世界第一台可以「彩色列印」的雷射切割機 FLUX Ador 開箱,一機搞定雕、切、印,20W 超大功率

目前市面上的雷射切割/雕刻機只有雕刻切割功能,如果你想要為作品上色,一般是要另外一台彩印機才能完成,通常做好圖後,會先送雕刻 > 彩印 > 切割,或者是先彩印 > 雕刻 > 切割,就是看你的需求來調整順序,現在雷射切割跟雕刻機基本上是一台搞定,再怎樣都要分二台來做,而今天要來開箱的這款 FLUX 出的 Ador,是全世界首台可以「彩色列印」的雷射切割機,直接一台就搞定雕刻、切割幾及彩印的需求,而且雷射功率最大來到 20W,不僅是個人使用 OK,也已經逼近商用的 30W 以上等級了,往下就來看看這三機一體的 FLUX Ador 有多方便直覺吧!

可「彩色列印」的雷射切割機 FLUX Ador 開箱介紹

首先我必須得講一下,這台 FLUX Ador 是我用過的所有雷射切割機中,最無腦使用的一款,操作無敵簡單,功能又完善,為什麼這麼說,往下來慢慢看完我介紹就知道了。

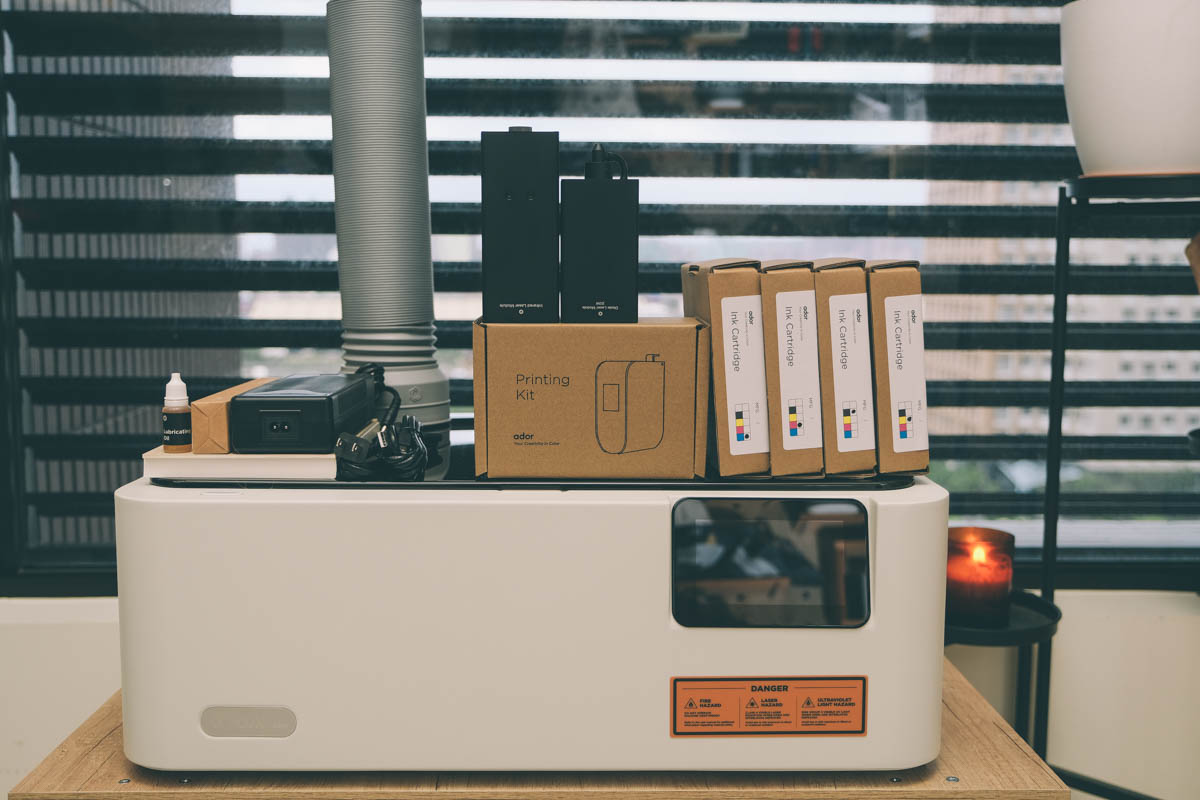

照片上是主機包含所有的配件,沒有任何複雜的組裝,配件拆換也很快很簡單,一切從簡、無腦操作。

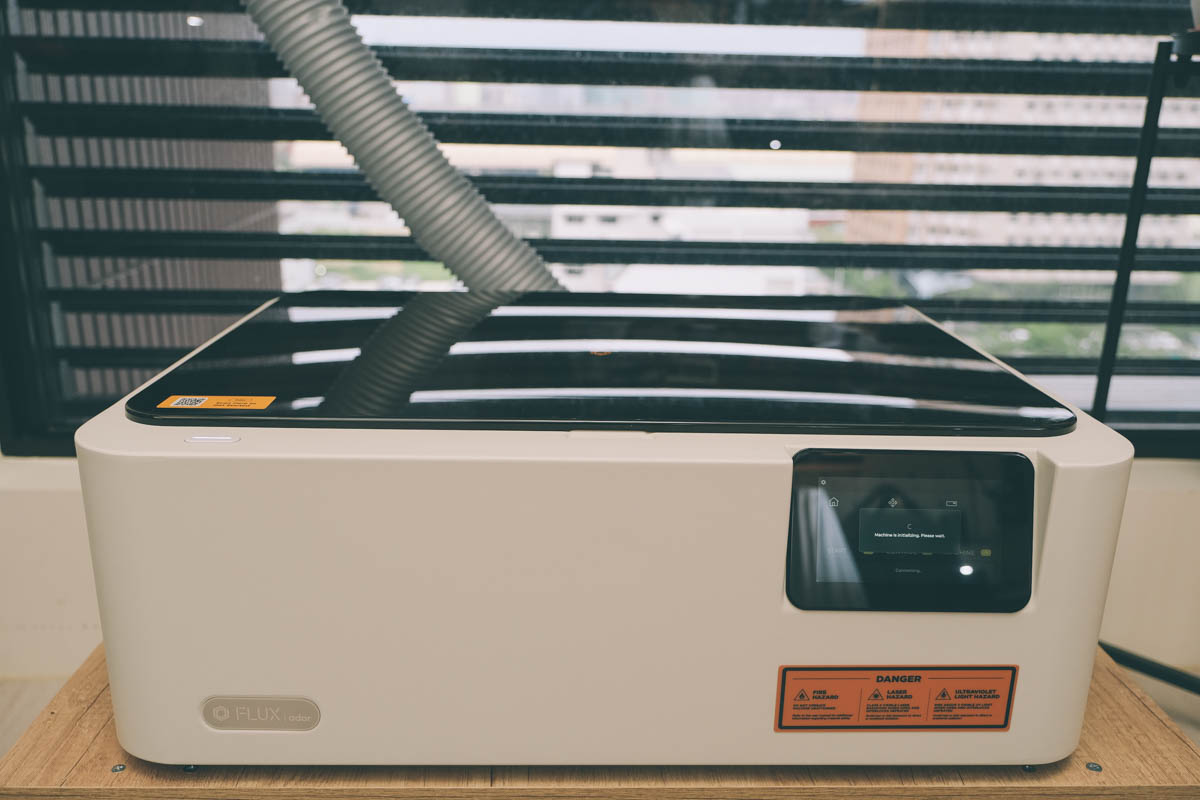

我們先將排煙管接上去然後接電開機。

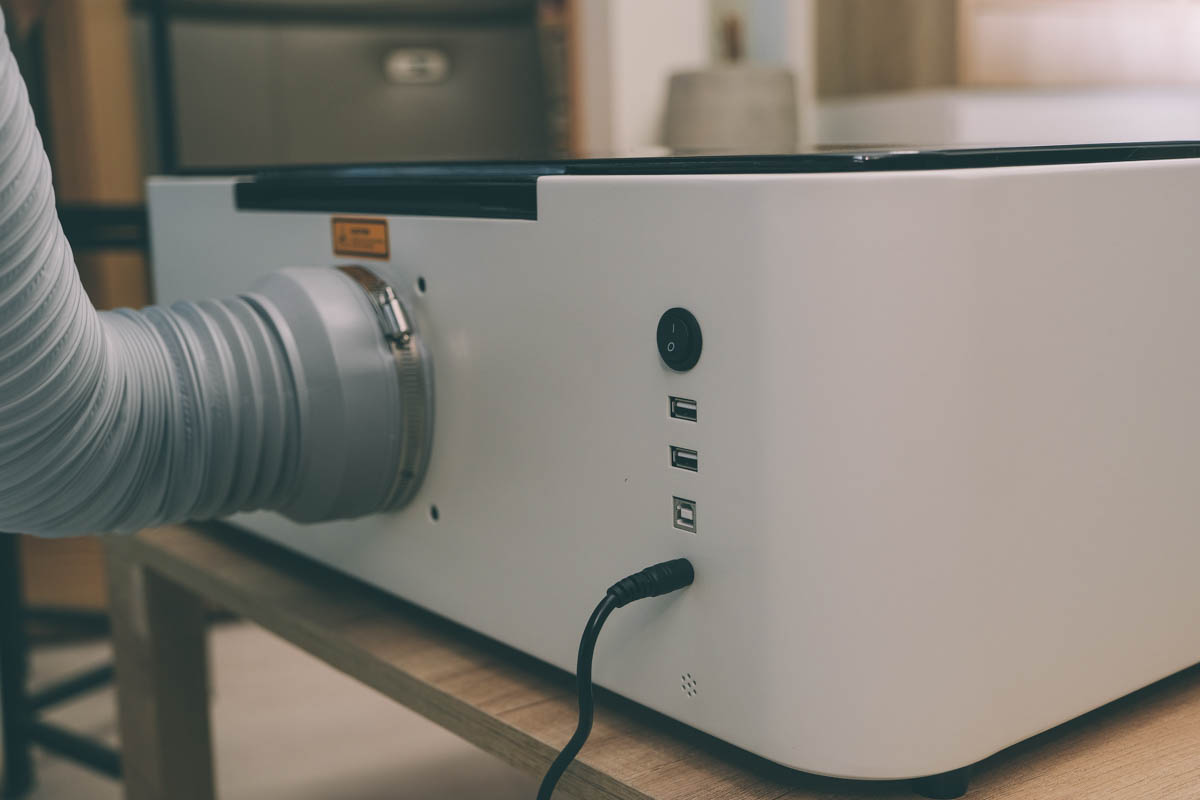

這排煙管超大管,而且有加固環,可以避免管線脫落或者容易外洩產生的氣體,後方是開關及相關連接埠,不過這台可以直接與電腦以無線的方式進行連接使用,市面上有些機器雖然支援無線連接,不過有些以無線連接時不是那麼穩定,但 FLUX Ador 我用下來沒有在無線連接時斷線過或不穩過,這點大家可以放心。

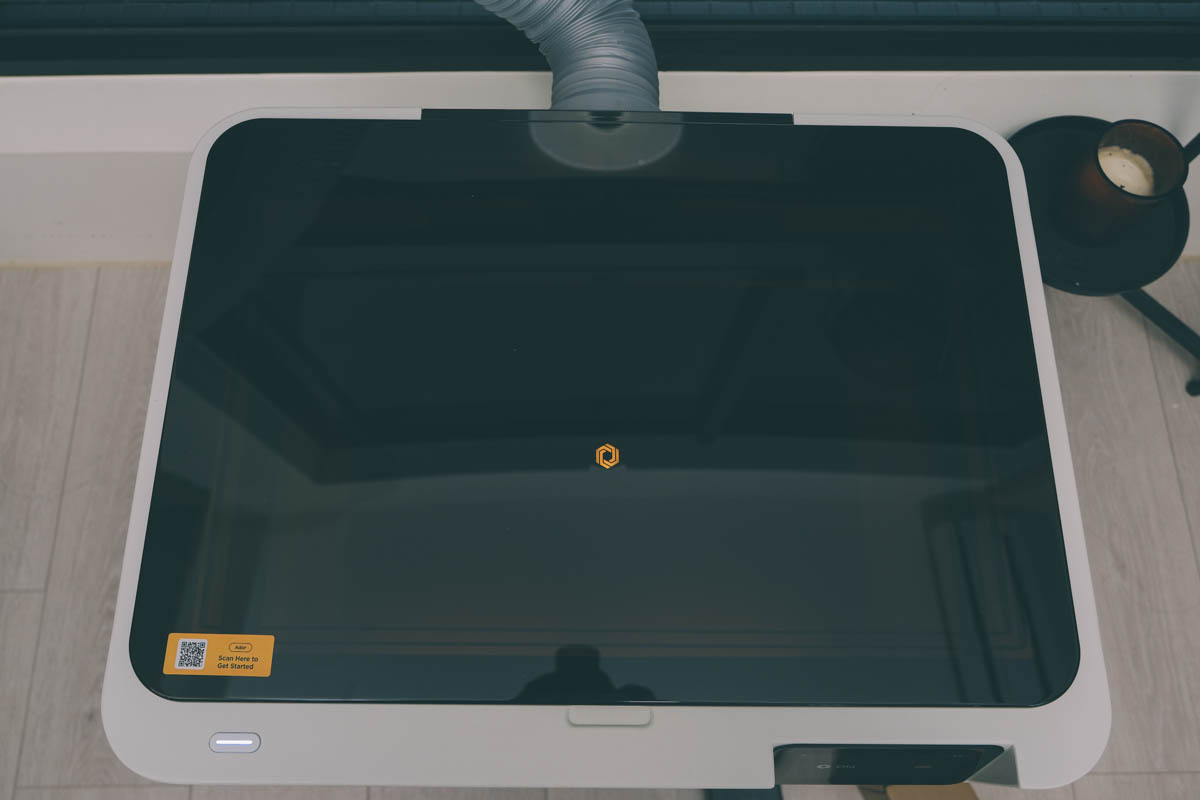

整機採封閉設計,上方直接就是護目鏡蓋,在操作時就不需要額外再帶護目鏡,透過上蓋就能直視也沒問題。

註:切割時還是會是比較強烈的光,所以建議大家還是不要一直直視避免傷害到眼睛

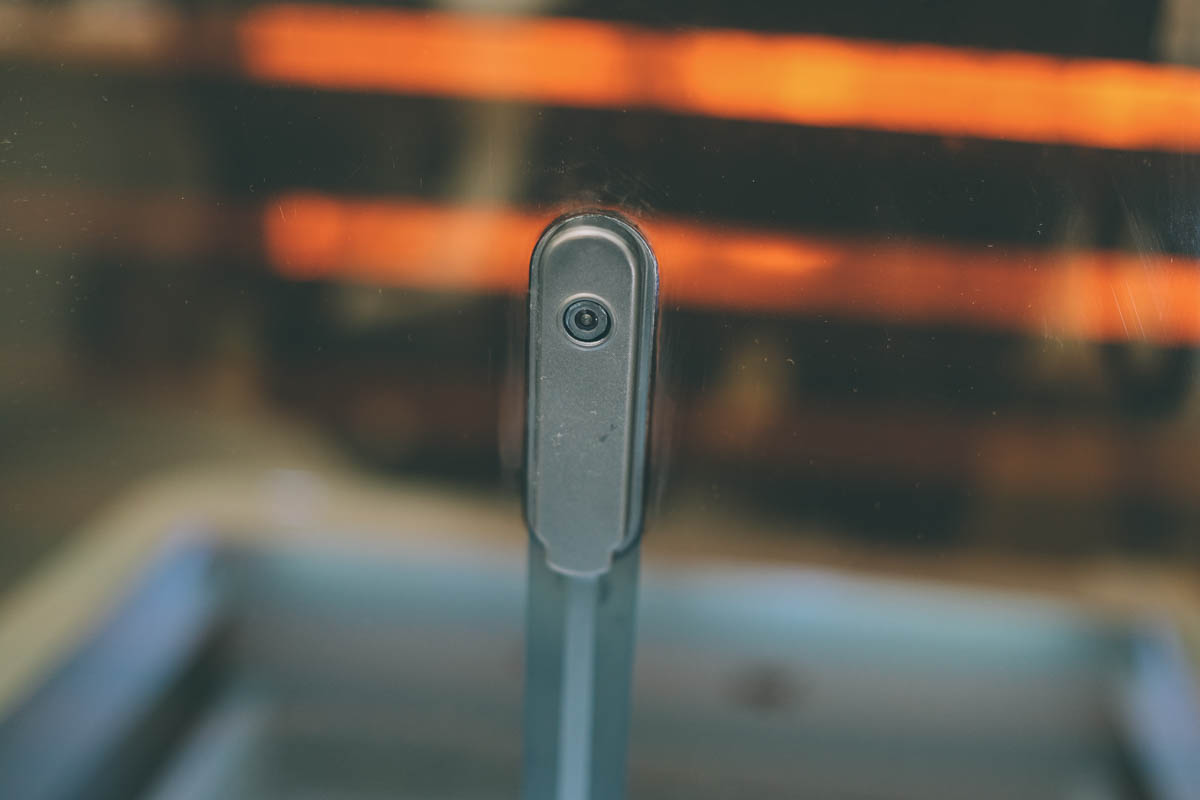

在上蓋的內部中間還有加裝了一顆 8MP 高解析魚眼鏡頭,讓我們可以一鍵在軟體內直接以實景預覽畫面來放置要雕刻/切割/列印的位置,也能在製作時即時的預覽內部的畫面。

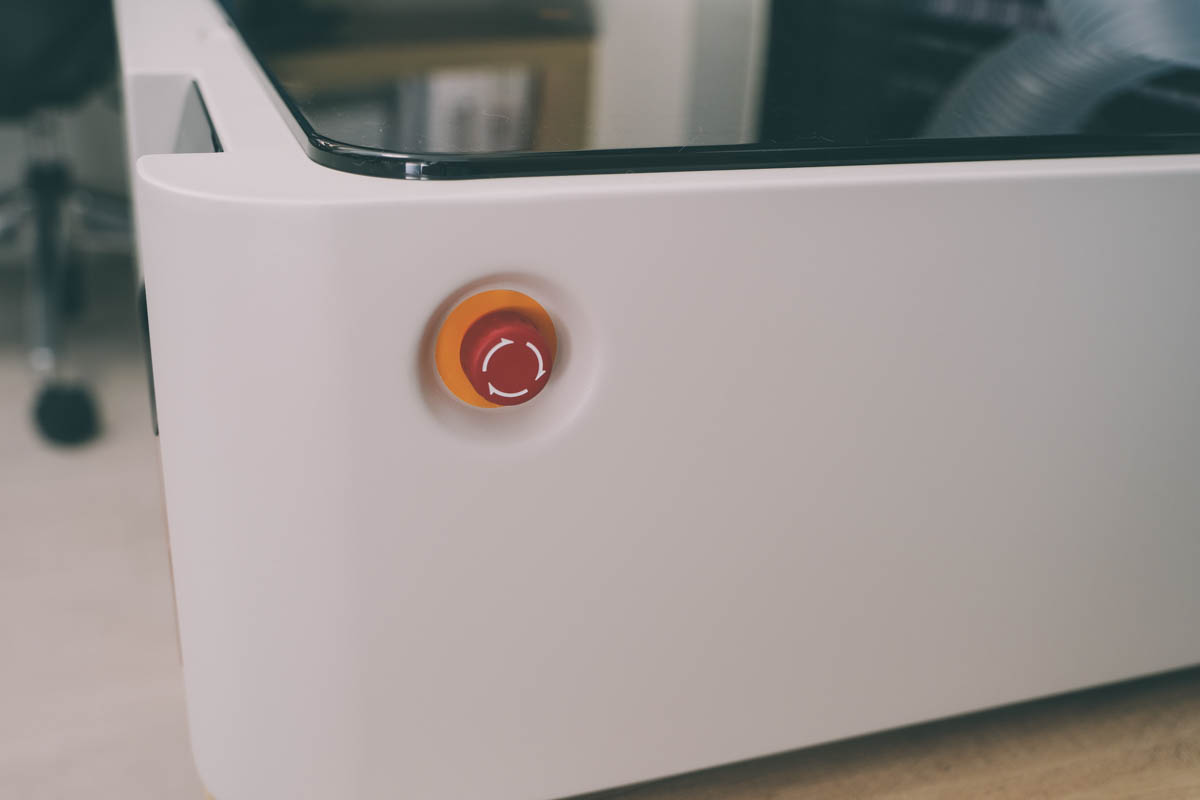

當在操作過中如果有任何狀況,可以直接按下機身右側的緊急斷電按扭,立刻就會斷開電源。

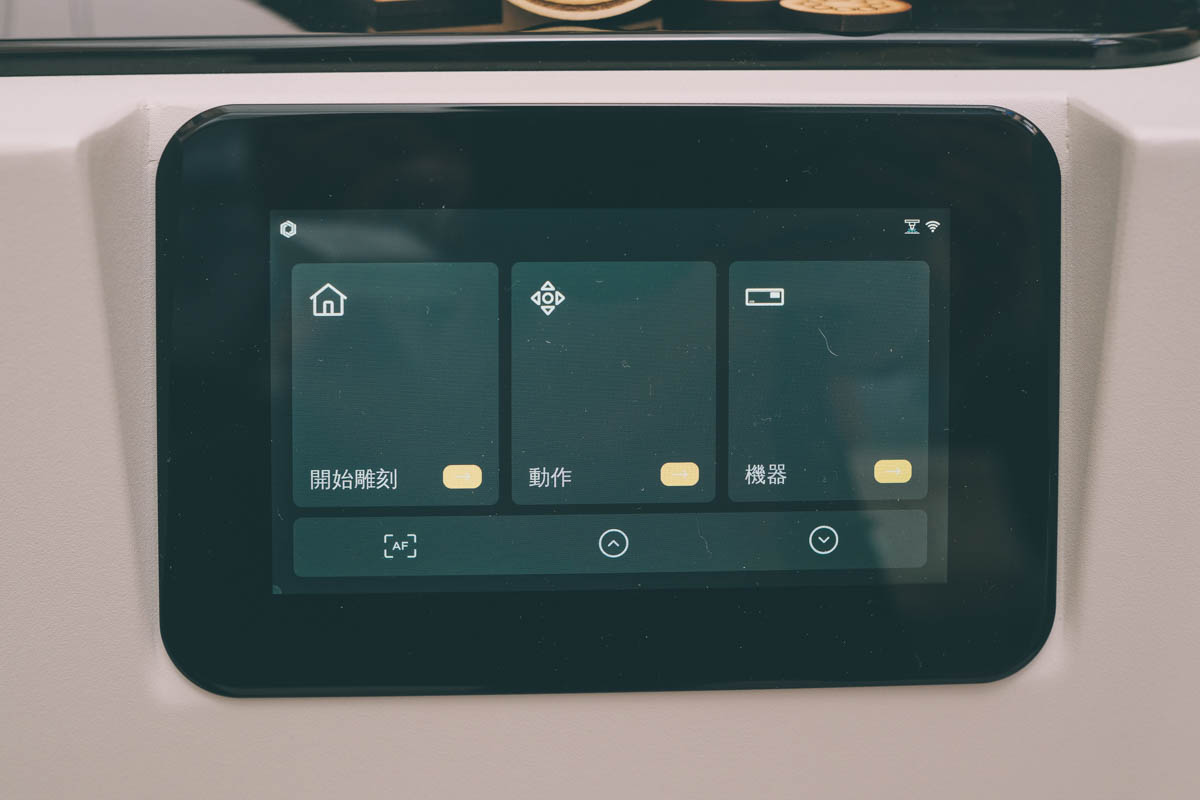

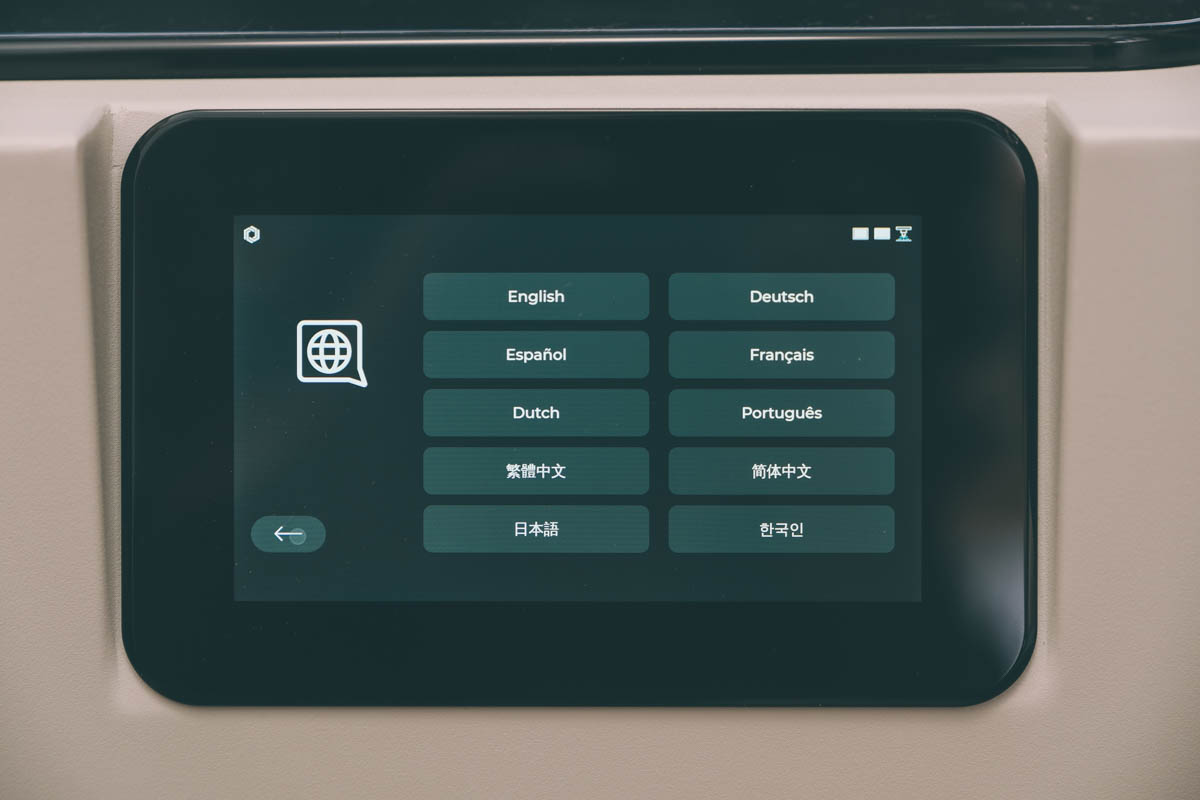

前方有五吋超大的觸控螢幕可以操作,除了透過電腦控制主要的操作外,機器本身也能做不少操作。

包括像是在製作過程中也會在這裡顯示你製作的內容,目前的預估/剩餘時間跟進度等。

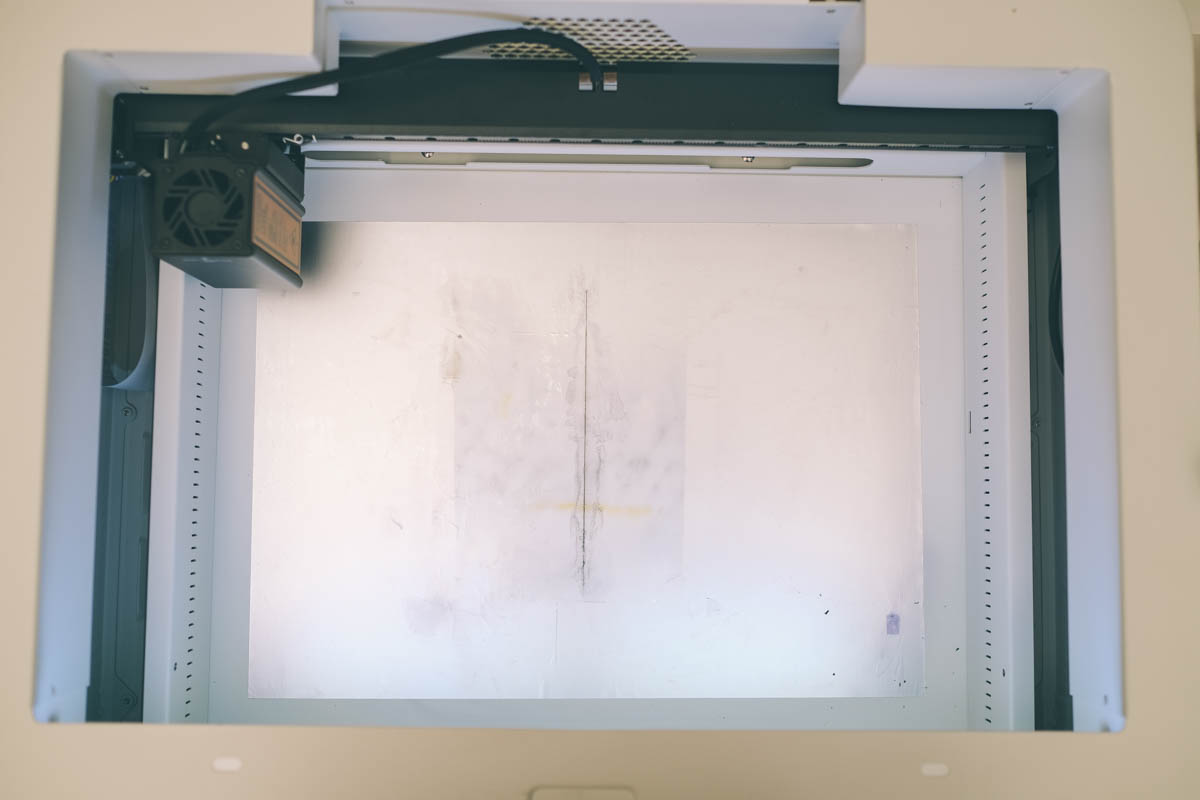

這台你從照片上應該看不出有多大,來分享一下內部可工作的區域,不同的模組可工作的範圍也有所不同:

  • 10W 二極體模組:430x300mm
  • 20W 二極體模組:430x290mm
  • 2W 紅外雷射擴充套件:430x282mm
  • 列印擴充套件:430x270mm

最大差異都在長的部份,主要就是差異在模組硬體的大小跟設計,所以會有幾公分的工作範圍差異。

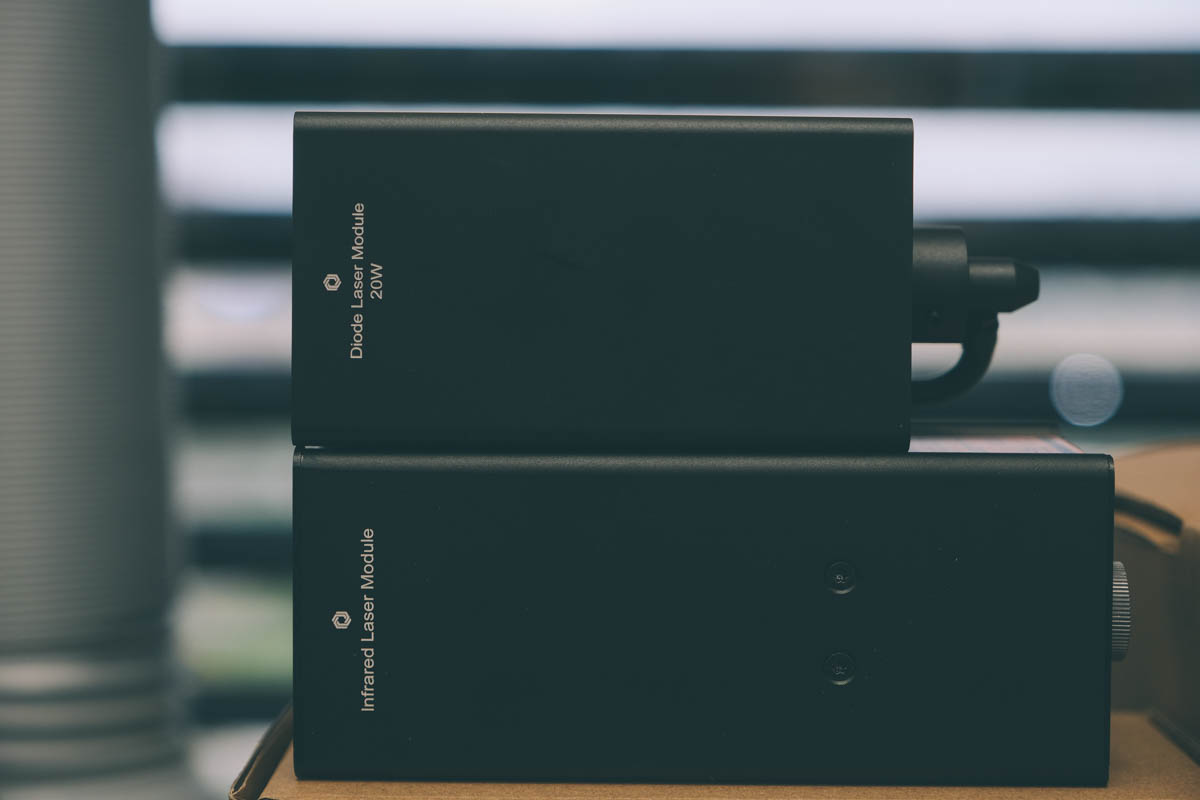

一共有三種模組可以替換使用,其中用於雕刻/切割的有二種,20W 的二極體雷射模組,適用於各種材質的雕刻跟切割,而下方的是 2W 的紅外雷射模組,主要用於金屬類的雕刻,包括像是金、銀、銅都沒有問題。

而第三個是這次最特別,也是全世界首創的列印模組,只要搭配墨水匣使用,就能進行彩色列印。

墨水匣一共有四個黑/藍/黃/紅,會依據你使用的狀況按順序替換使用。

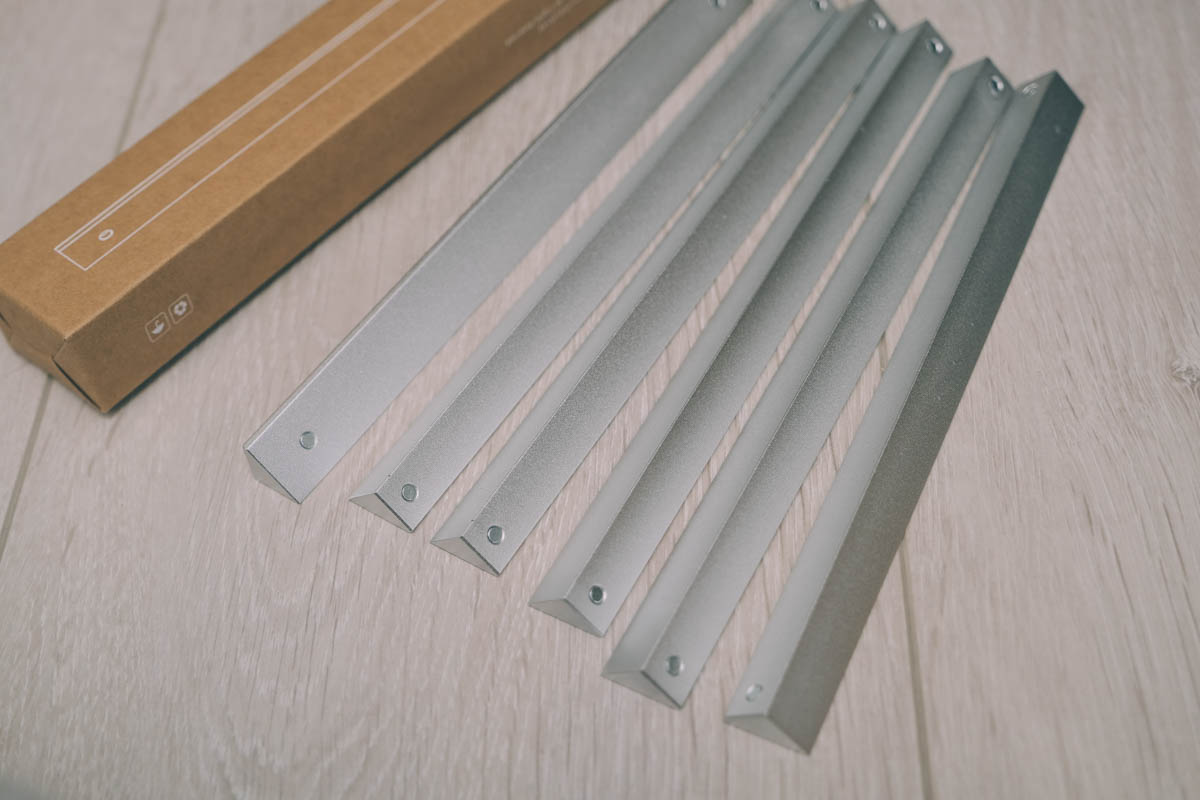

另外也附了切割時用來墊高板材的三角刀條,像是木板,有墊高後就可以減少雷射所產生的焦痕,當然那些焦痕也建議大家可以在切割或雕刻完後,可以噴些許酒精進行擦拭就可以清除囉。

除了三角刀條外,Ador 內建吹氣系統,在雷射運作的同時也會自動開啟,可以大幅度的滅少材質遇熱所產生的焦痕。

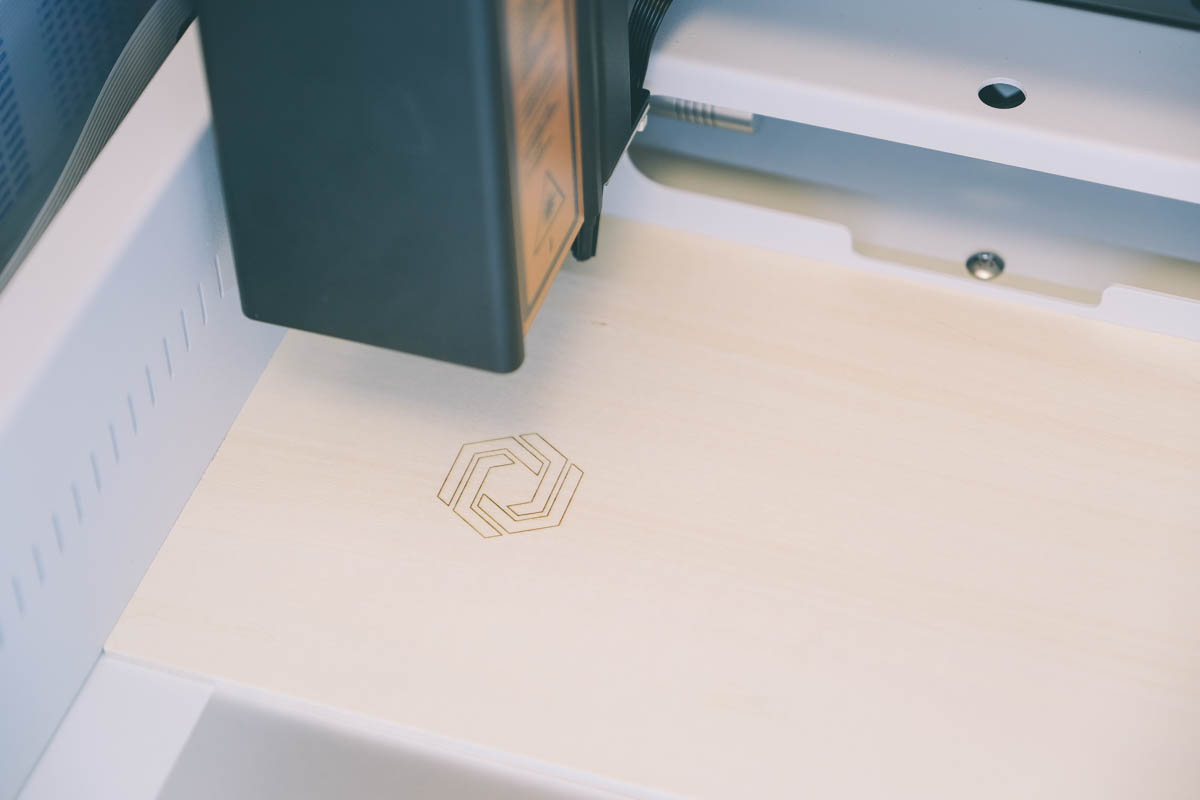

透過觸控螢幕,只要點擊左下角的 AF 三秒就可以進行自動對焦,當機器有問題時,也可以在這裡做一些基本的檢查動作哦。

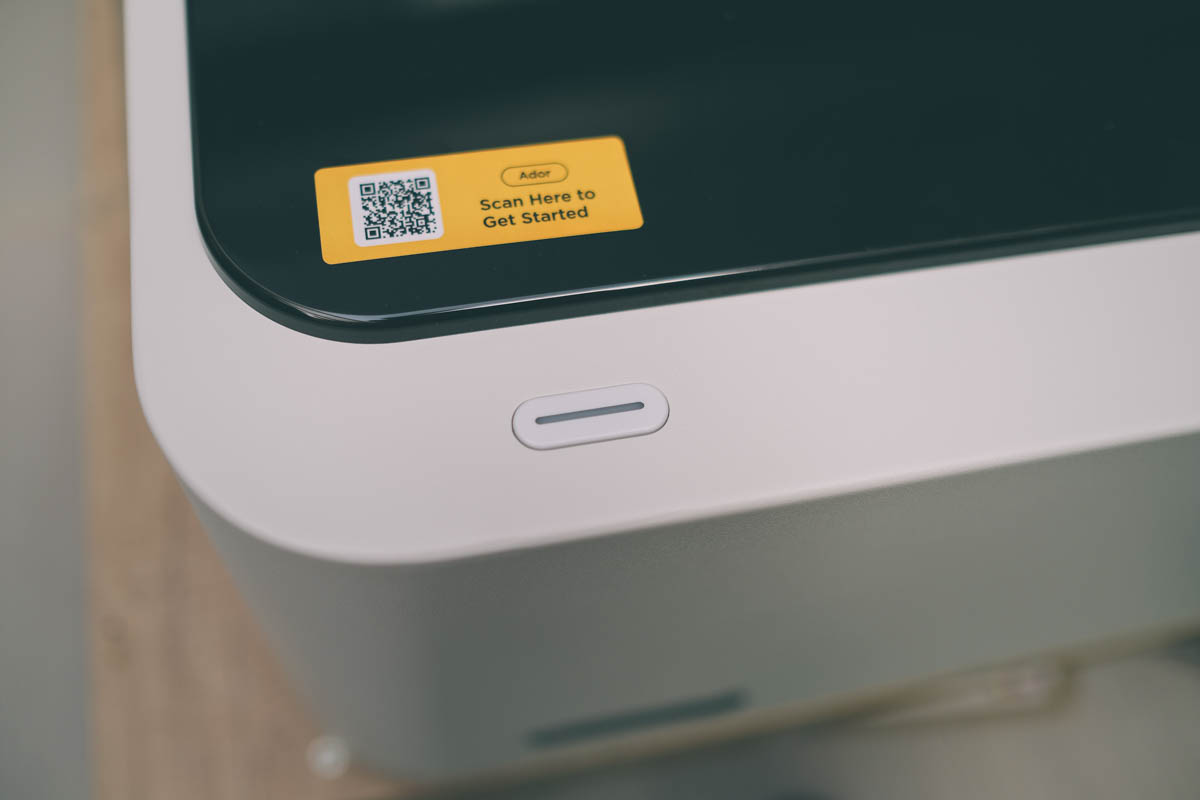

在機身上方左下角這個按鍵按二下也能執行自動對焦,非常方便。

Beam Studio 軟體簡介

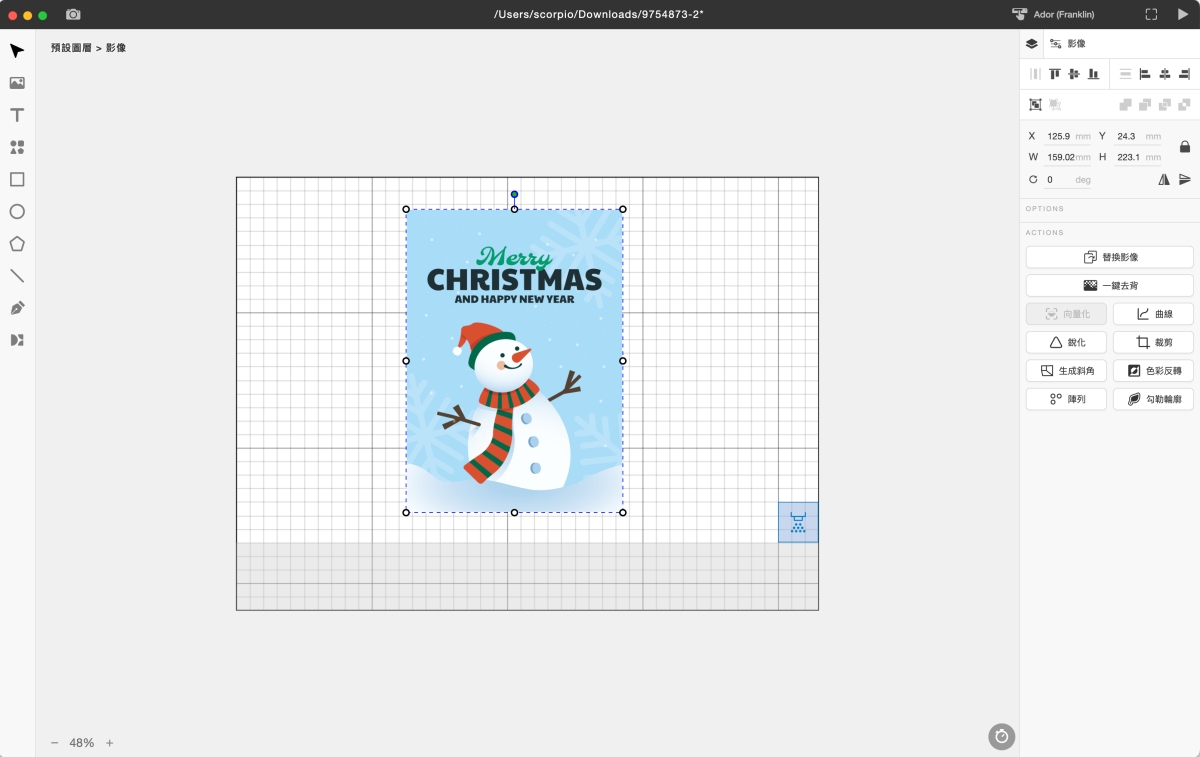

前面我提到 FLUX Ador 可以很無腦的使用不是沒有原因的,除了硬體設計的好外,軟體更是操作簡單,所搭配的軟體是這款 FLUX 出的 Beam Studio,打開後就像這樣而已,簡單的說,中間是工作區、左側是編輯工具,而右側是圖層跟相關參數設定,沒了,一目瞭然,我幾乎沒看什麼使用說明就立刻上手使用了。

不過為什麼叫做無腦用,比如我今天放一個圖檔,在傳統的雷射切割機中,搭配軟體還得對準好位置,有些是靠輸入座標,而 Beam Studio 裡,除了輸入座標來對準外,最重要的一項功能,就是利用上蓋的相機,直接就可以預覽實際畫面來對準。

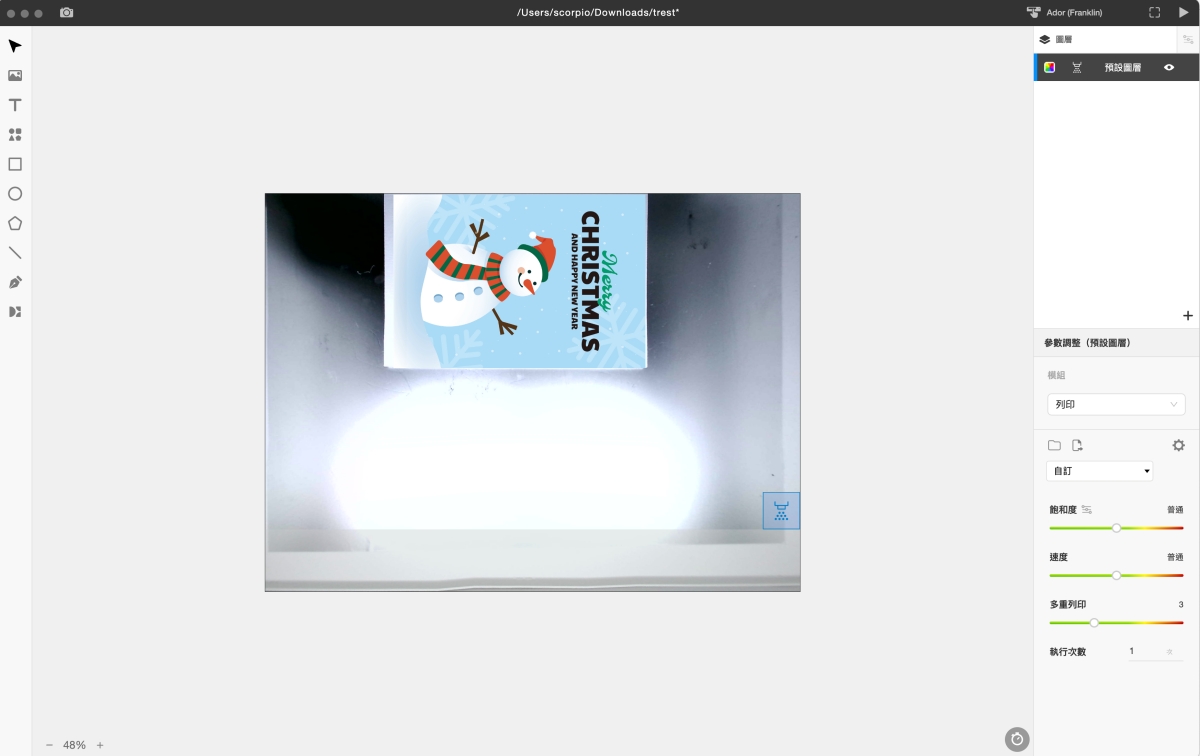

點擊左上角的相機圖示就可以轉成相機預覽模式,就像這樣,直接看到內部放置的位置,你只要把要製作的內容好好的對到你要的位置即可,我試了 N 次,百分百準確,如果是需要更精準的對準,就把工作畫面放大一點就好,絕對不會偏移的。

註:如果在使用時發現相機位置偏移,可以試試做一下相機校正。

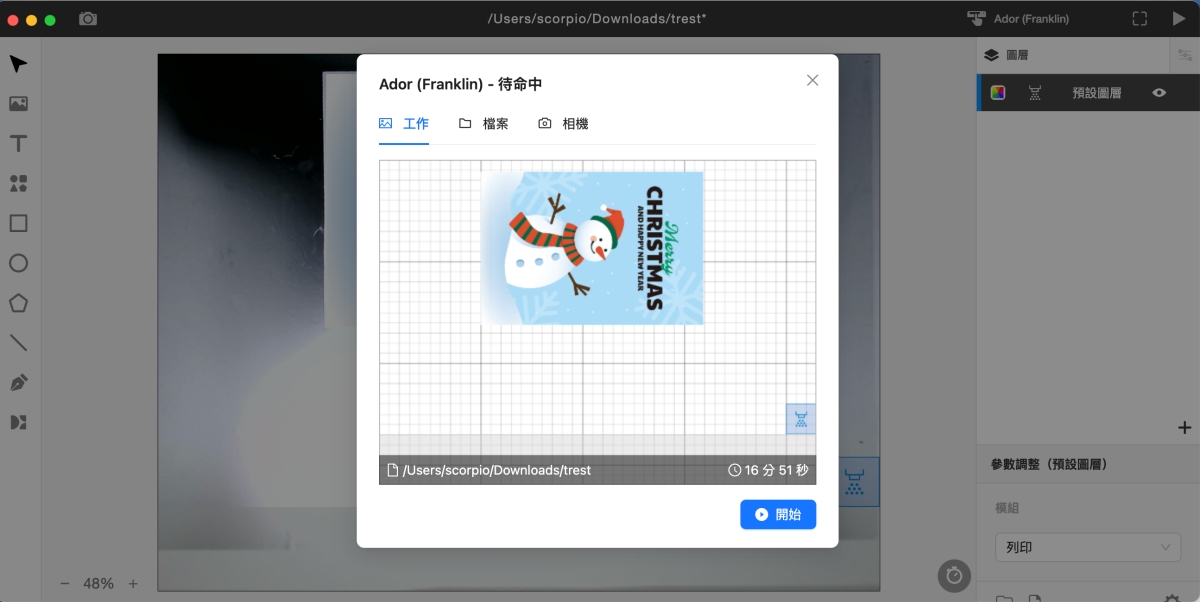

製作時也會顯示需要多久工作時間。

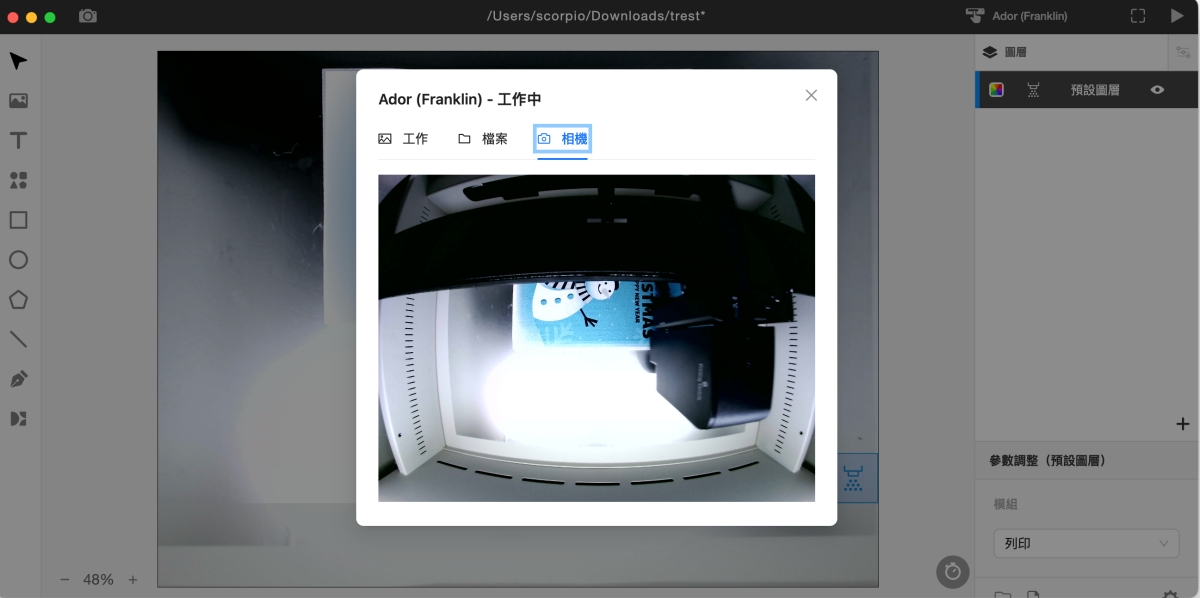

在製作過程中,也能直接切換成相機模式即時查看內部工作畫面,這個相機的設計真的是太太太太實用。

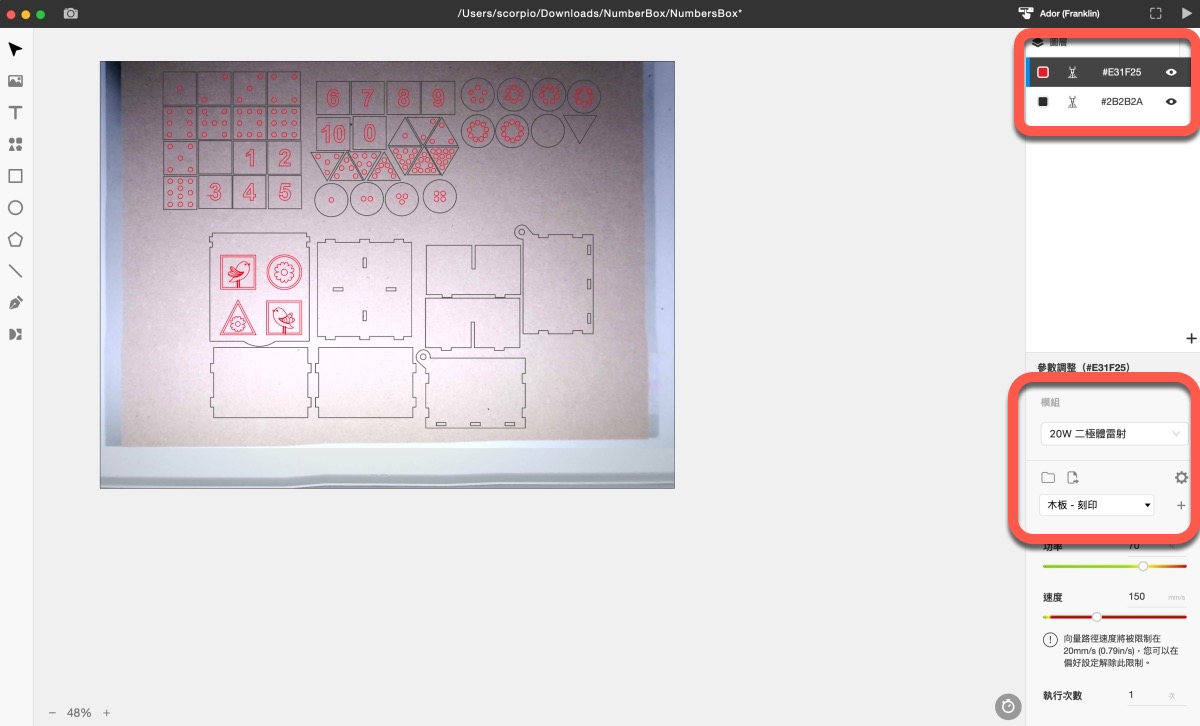

在操作時,如果你要製作的內容包括了不同需求,像是雕刻/切割,如果是沒有圖層功能的軟體,你就必須得分次操作,而像 Beam Studio,直接就可以為每個圖層設定不同的操作方式,以我這圖為例,紅色圖層是要雕刻,黑色圖層是要切割,一次設定完畢就可以直接開工,不用分次,甚至如果你有列印需求,也能設定不同圖示,一次搞定三種需求。

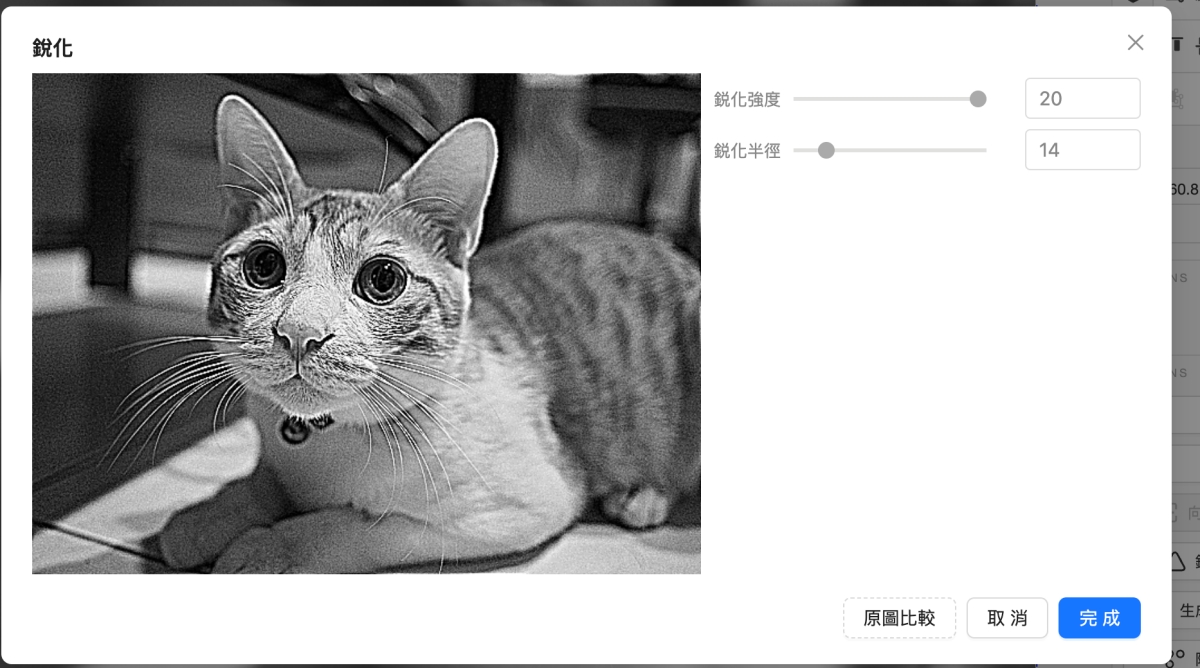

FLUX Ador 支援 1000DPI 的高精細度雕刻解析度,就算是想要雕刻相片也沒有問題,除了自己先將照片調整到適合的畫面外,最快的方式就是用內建的銳化功能直接調整,軟體的操作真的非常非常的簡單,基本上就算是你是雷雕/雷切機的新手,應該半天也能快速搞定各種操作。

FLUX Ador 實際成品

說了那麼多,實際成品還是最重要的吧,我就將近期製作的幾項不同成品分別的來跟大家說明一下。

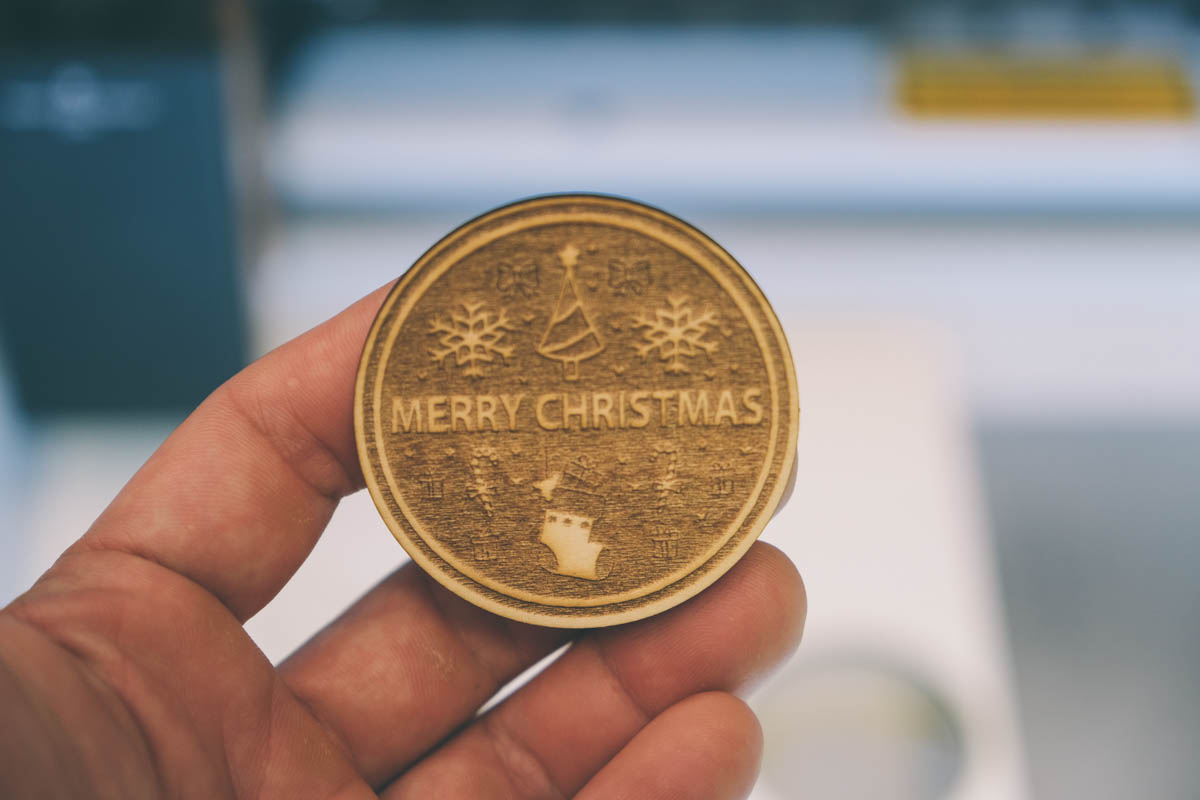

首先是聖誕節的小圓板,這個用到的是雕刻 + 切割,主要是在圓內雕好內容後,再切下圓板,可以仔細的看到裡面有很多細節,包括很小的禮物、糖果拐杖、蝴蝶結等,細節滿滿。

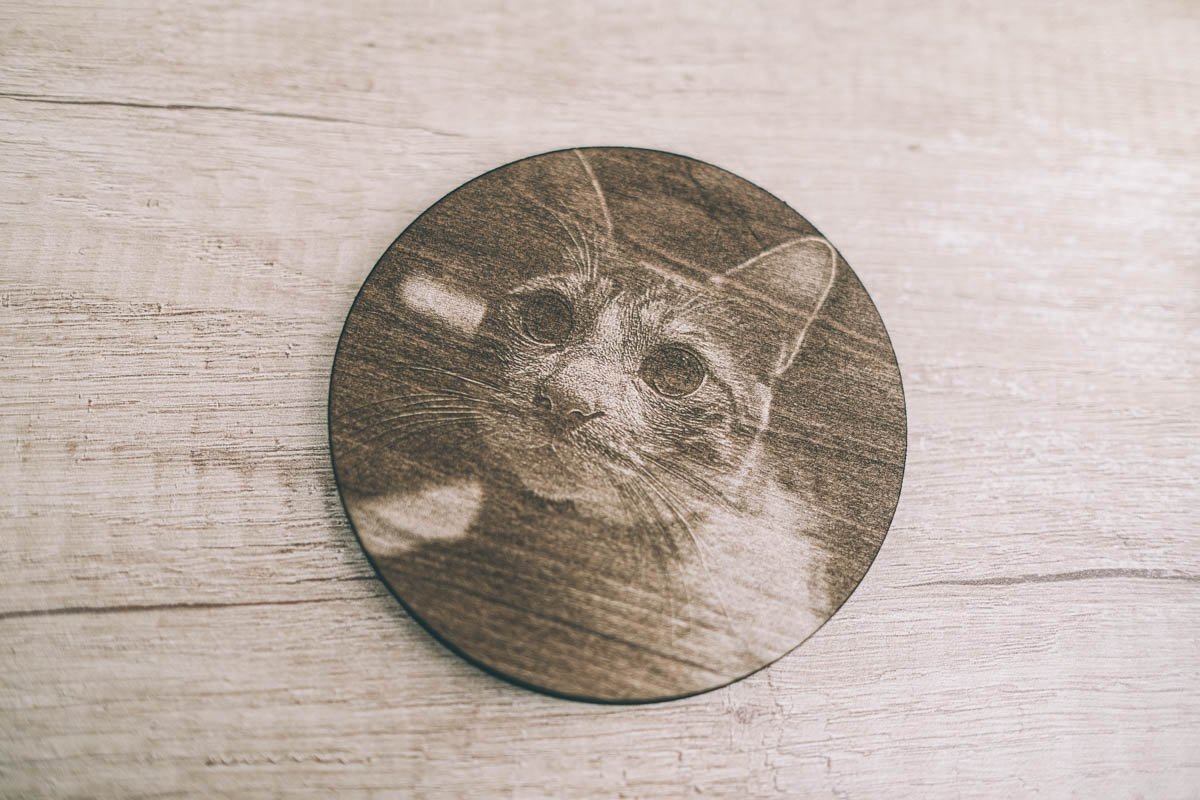

再來一樣是雕刻 + 切割,不過這次挑戰的是雕刻照片,一般來說,雕刻照片比較需要多調整嘗試,才能有更好的作品出來,我大概試 1~2 次就差不多了,可以看到貓咪的細節都有出來,特別是鬍鬚跟眼睛,呈現的也太清楚了吧,而且 FLUX Ador 最高速支援到 400mm/s 的高速雕刻,像這個圓板雕刻照片,只花了 20 分鐘就搞定了,而板材厚度是 7mm,透過 20W 的雷射也是輕鬆搞定切割。

也給大家看一下原圖長這樣,真的是刻太細緻了,畫面上的橫條紋是木板本身的紋路,大家不要誤會囉。

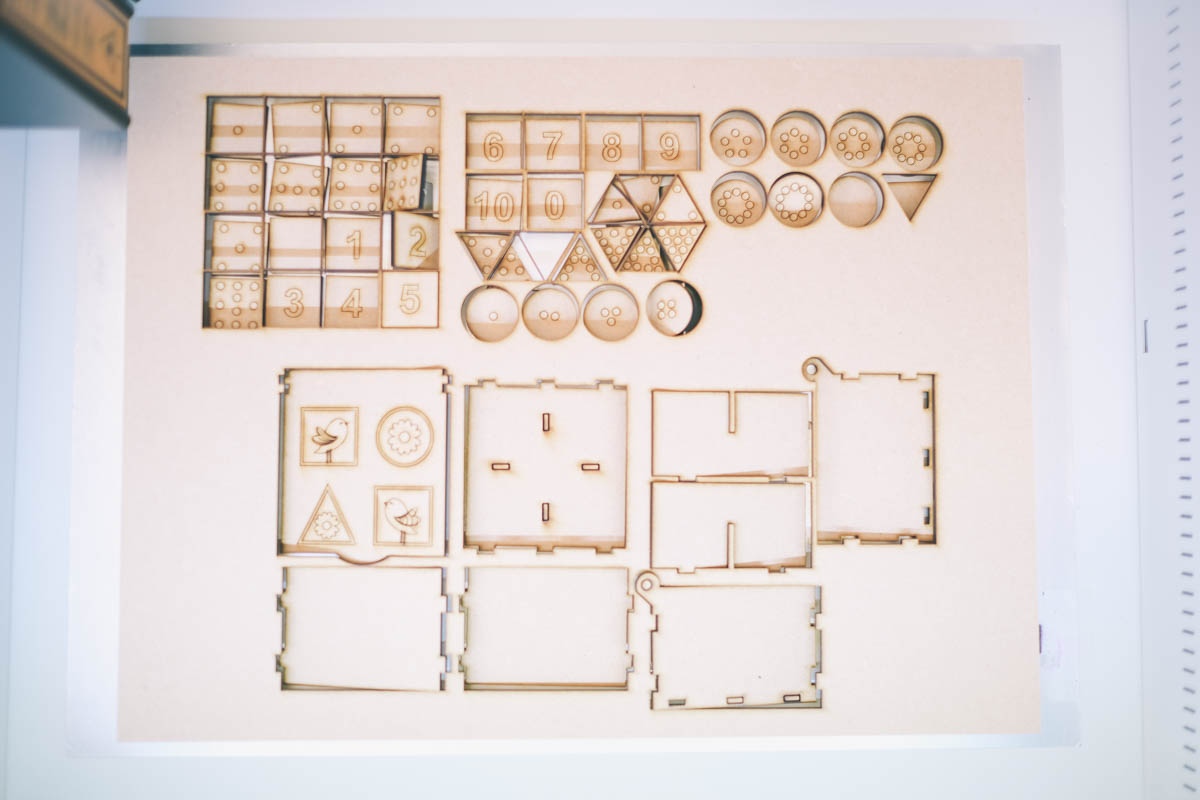

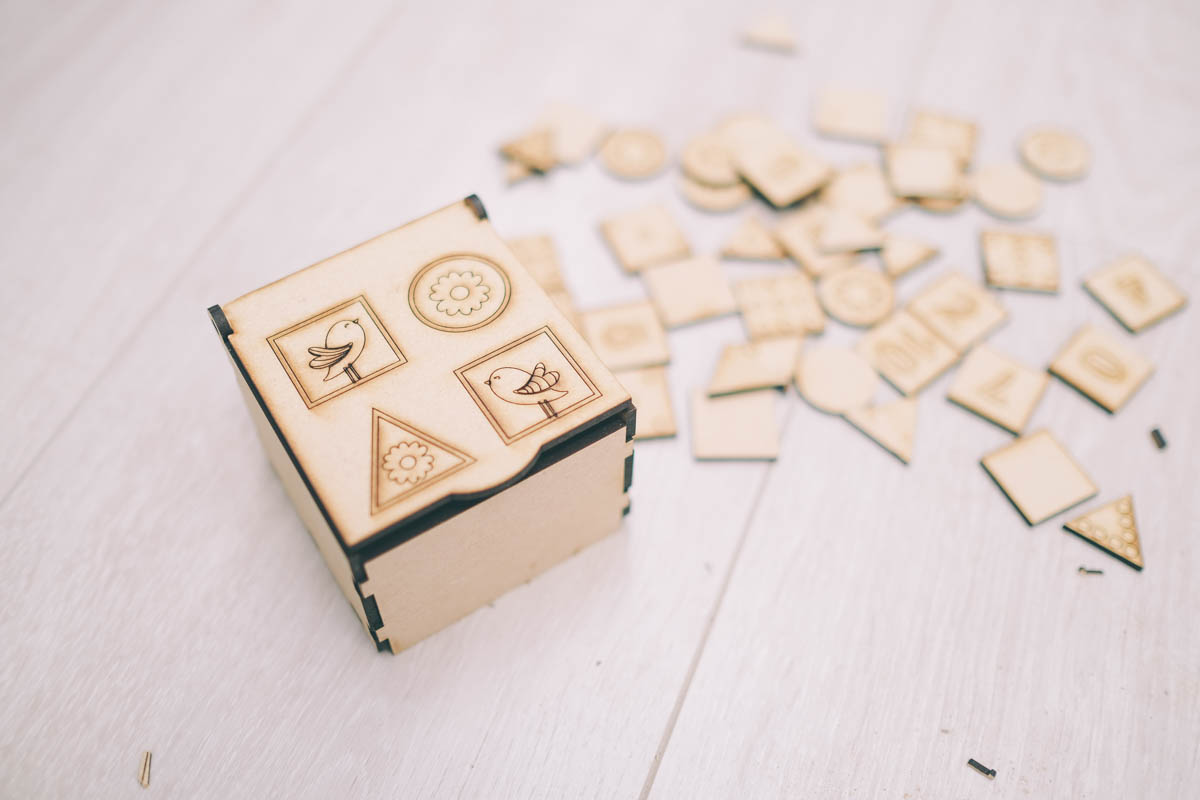

慢慢的再更進階一點,這次我要做的是雕刻 + 切割外,是可以立體組裝起來的小物。

同樣也順利完成了,焦痕也很少,這些少部份的只要用酒精擦拭就好。

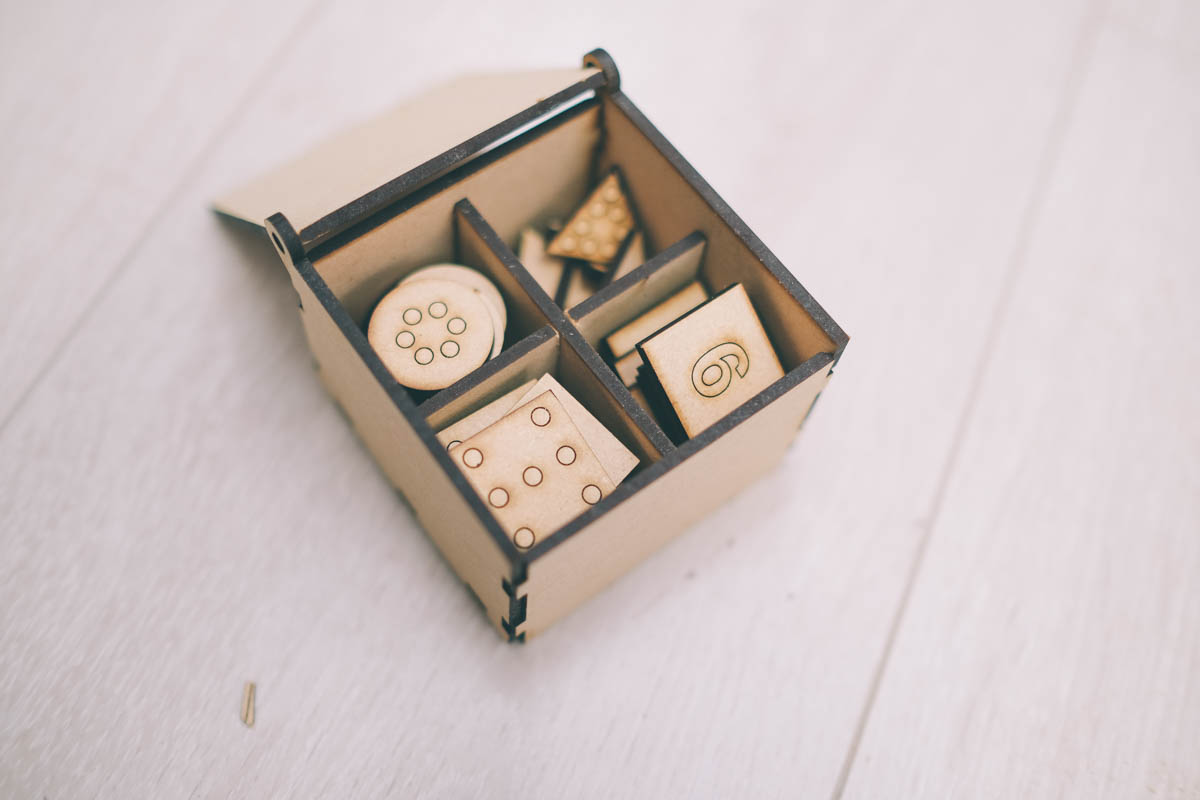

我做的這個是幼兒啟蒙玩具,裡面主要是數數,分成四小格,也能訓練小肌肉的發展。

再來我試了一下壓克力的切割,剛好我兒湯包再不久也要生日了,提前用 FLUX Ador 來做一些生日相關的配件,到時拍照就能派上用場了。

註:二極體雷射因為雷射波長原因,只能雕切「黑色」壓克力,淺色或透明的都不行,如果有雕切透明壓克力需求,需要用 CO2 雷射雕刻機哦。

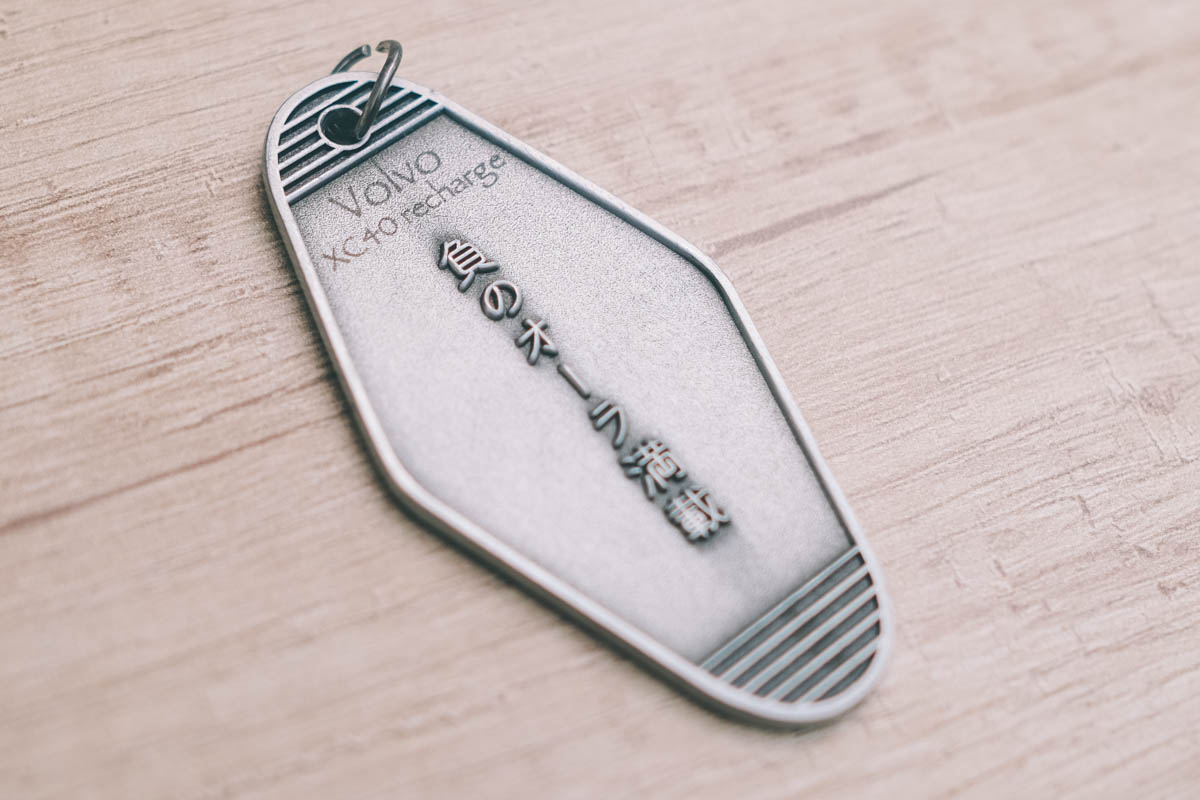

再來我換上了 2W 紅外雷射模組雕看看金屬,首先我試的是我鑰匙圈上的不鏽鋼吊飾,我在上面多刻了我汽車的型號,大家看一下,有了相機預覽,我幾乎就是無腦對準,刻印的超準確,這個吊飾的寬度大概只有 4 公分而已,照樣沒問題。

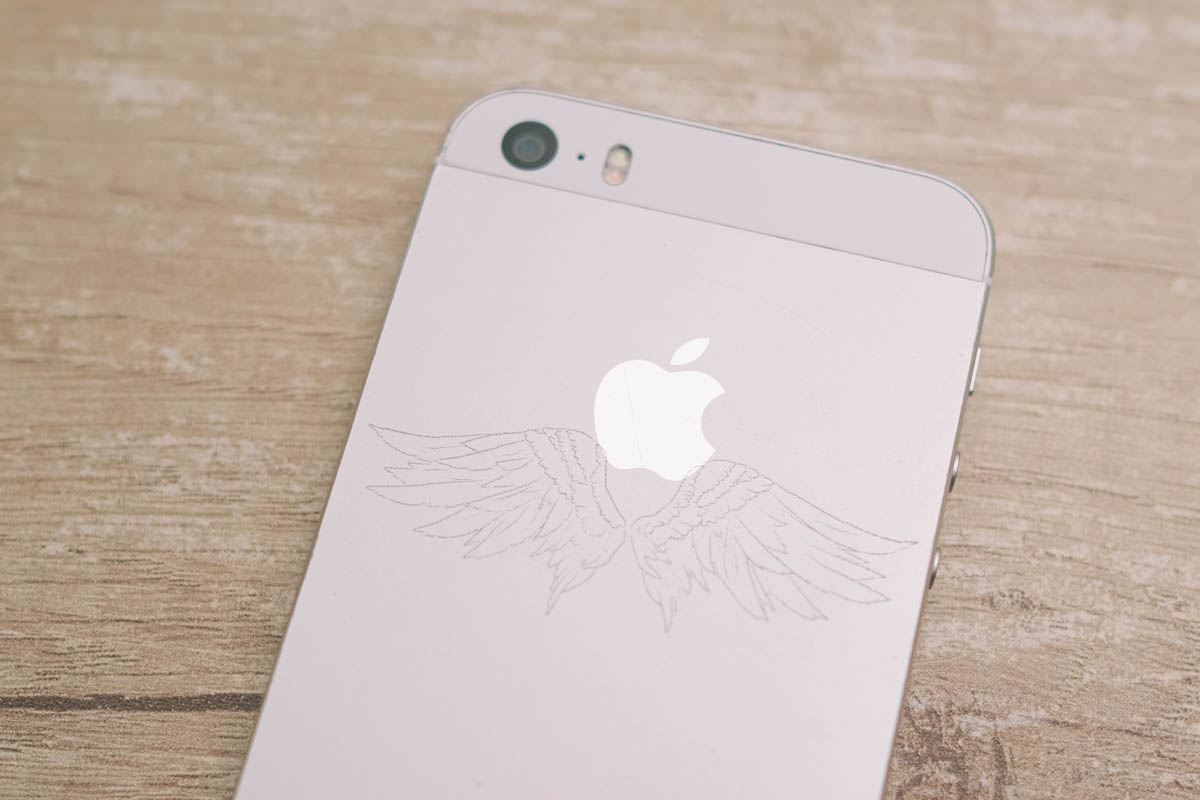

然後我拿出了我失傳已久的 iPhone 5s,試雕了一下背面的鋁殼,同樣的沒問題,不過在雕刻手機背面時,記得要確認好材質,不然選錯了直接穿透就 GG 了。

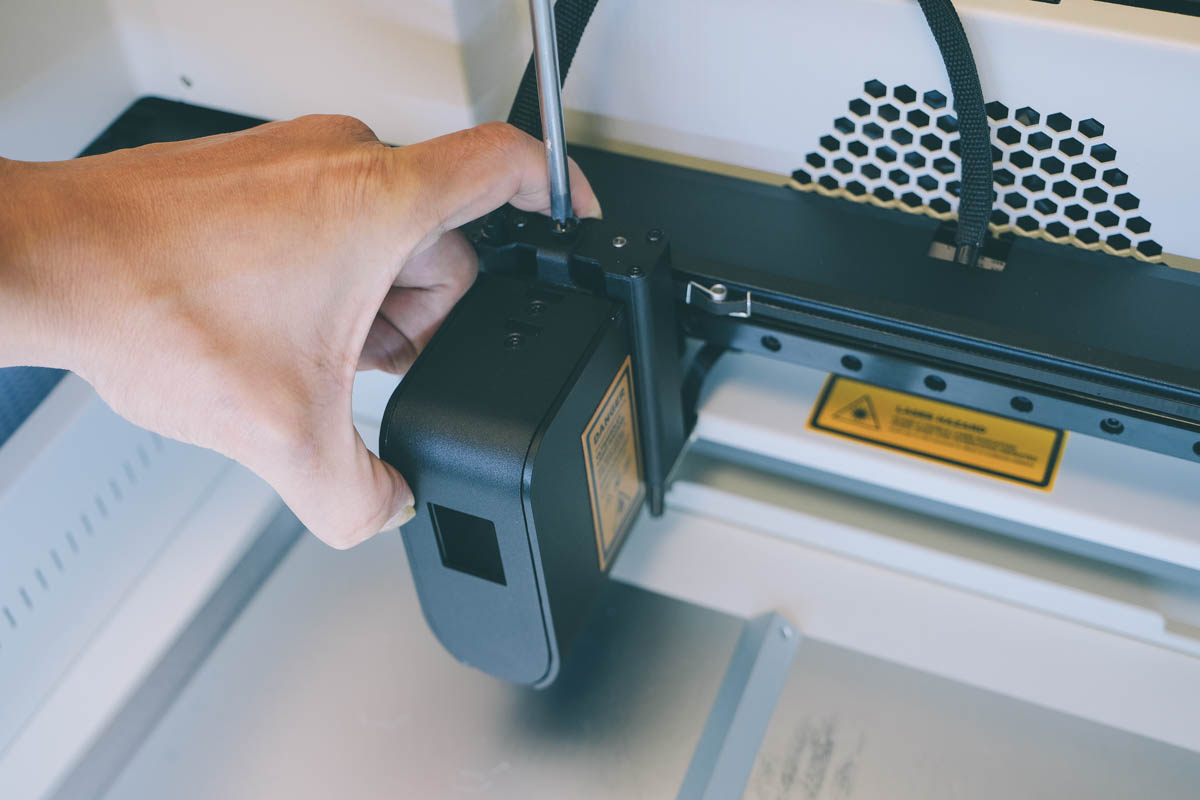

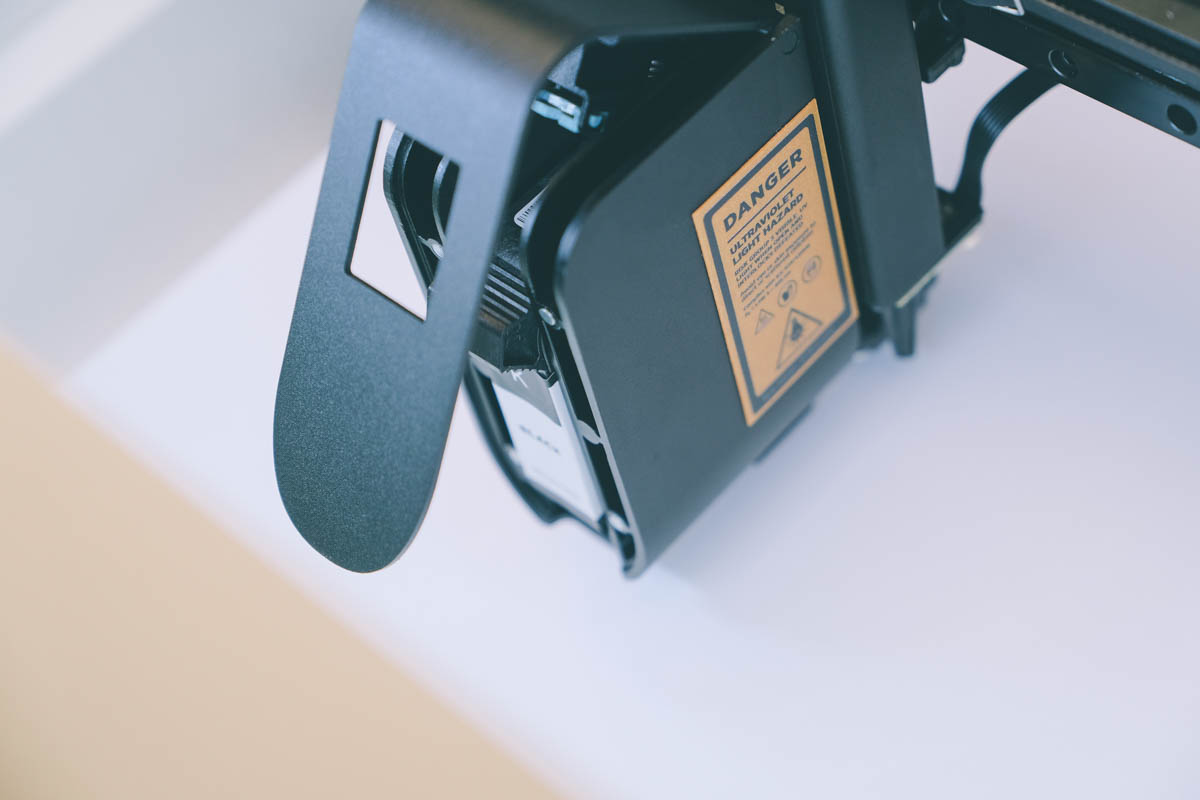

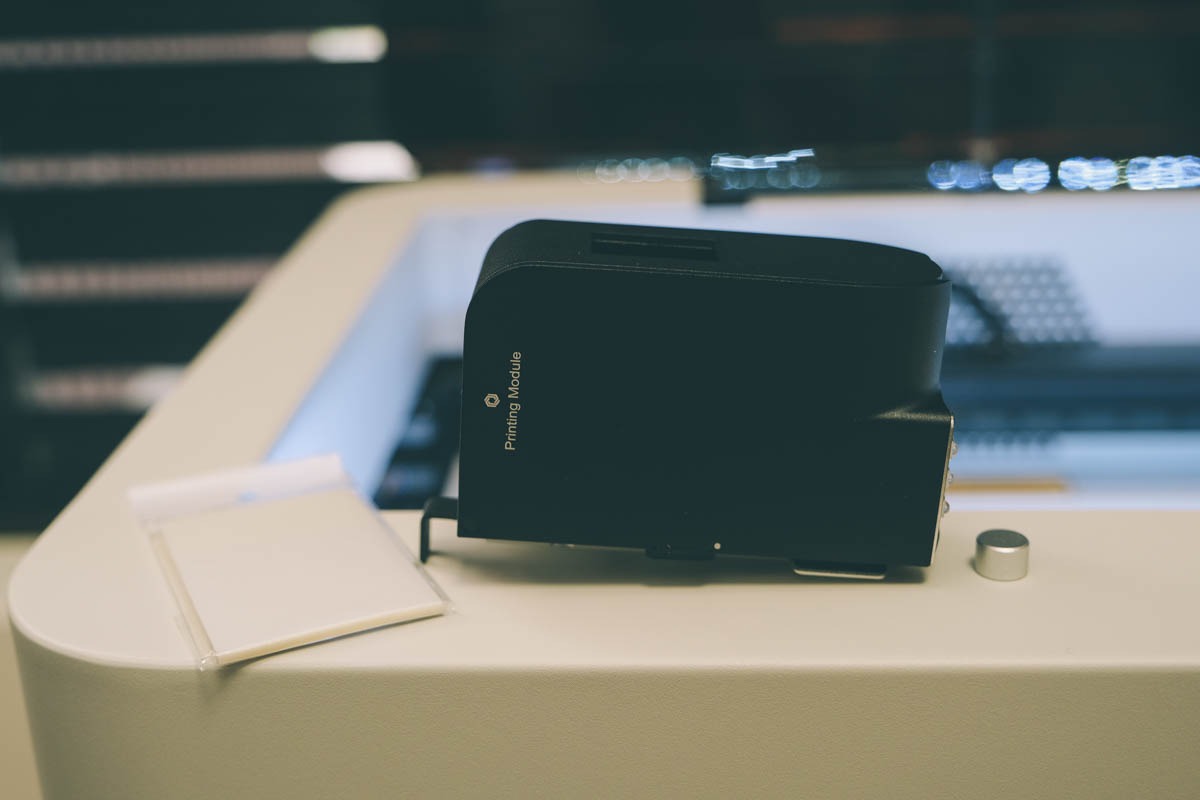

最後來試一下列印模組,順便分享一下使用方式,首先就是更換成列印模組,而列印的模組下,工作高度達到 3cm,也可以印像是帆布袋或是比較有厚度的物品,這都不是一般印表機能處理的。

然後裡面就可以隨時更換前面提到的四色墨水匣。

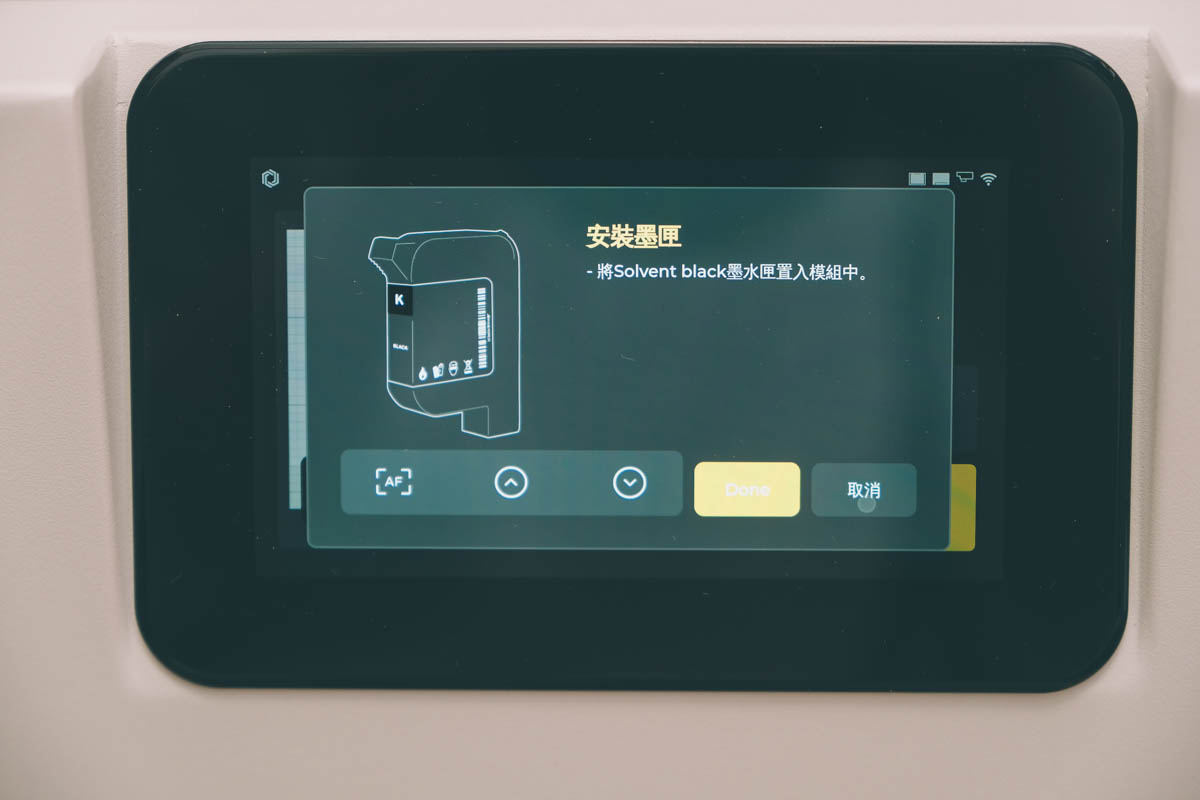

至於什麼時候要更換,在操作時螢幕上都會顯示出來,告訴你該換哪一個顏色上去了,他是透過逐層上色的方式來達到彩印的效果。

給大家看一下這是利用畫布板直接單色列印的效果,一般印表機是沒辦法印這東西的,而這個列印的解析度單色最高 300DPI,彩印為 150DPI,解析度相當的高。

給大家也看一下彩印的效果,印在畫布上效果真的很好看,雖然大家看到時聖誕節已經過了,還是要說一下聖誕快樂啊。

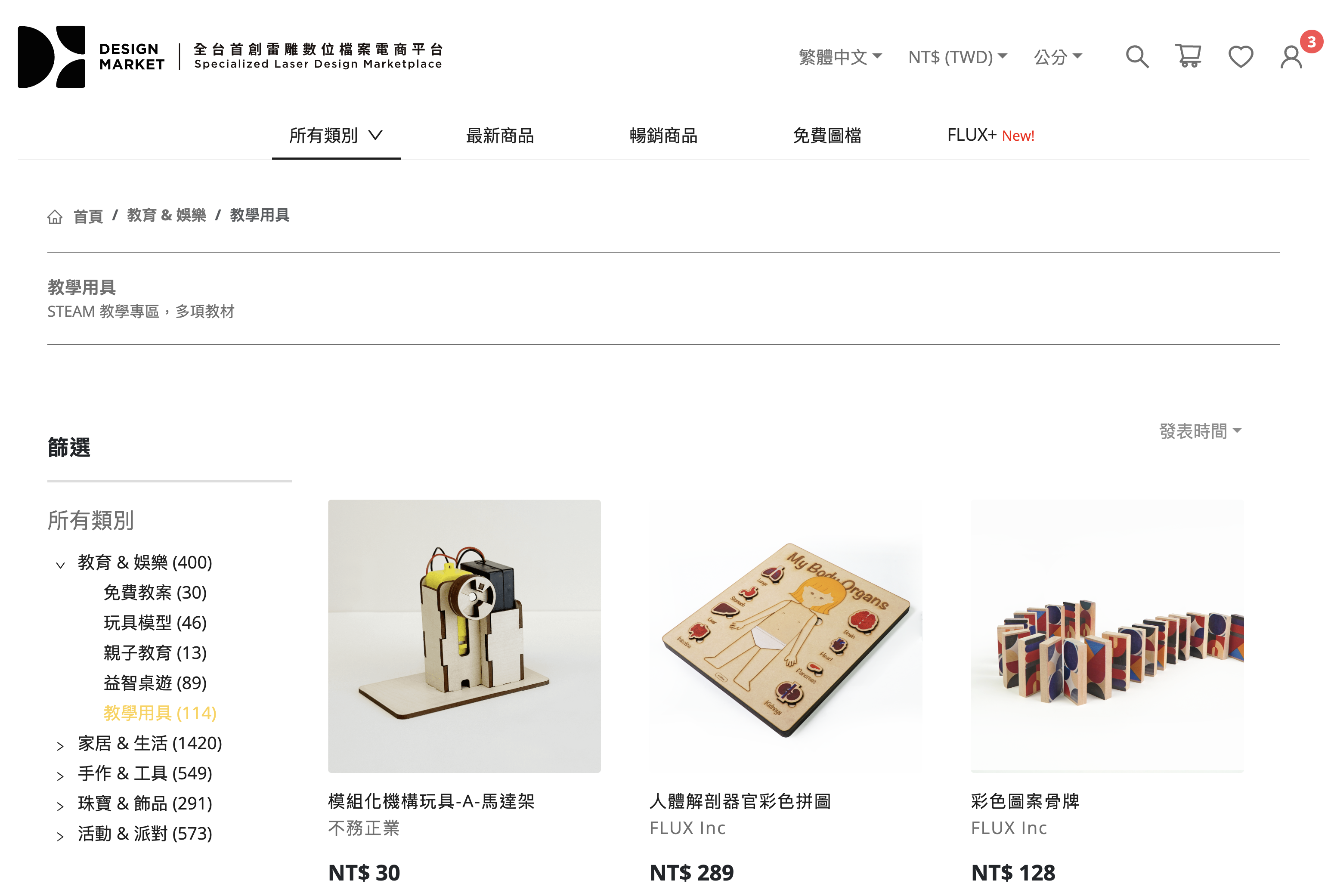

上面我做的這一堆成品,其實有很多我都是從 FLUX 出的 DESIGN MARKT 這個雷雕數位檔案電商平台中購買的檔案,直接買了下載,就能匯入 Beam Studio 快速的進行創作,就算不會製圖也能做出各種成品。

FLUX Ador 使用心得:

看完開箱後,大家應該可以相信我前面講的:「這台 FLUX Ador 是我用過的所有雷射切割機中,最無腦使用的一款」。

我用了將近一週的時間下來,研究機器怎麼用大概只花了 1 小時,主要是看一下每個配件的功用,軟體的部份則是幾乎無痛上手,不論是硬體規格或是軟體設計都充斥著滿滿的細節,我唯一還沒嘗試的就是印/雕/切一次做的作品,原本想要做個彩印拼圖,還沒找到適合的檔案,後續做完我會額外再跟大家分享,如果你問我説一般人買這樣的雷切機可以幹嘛,其實可以做的事真的很多,更何況 FLUX Ador 還可以彩印,可以做的就更多了,即便你不知道怎麼製作內容,在在 FLUX 出的設計商城 Design Market 裡也有滿滿的內容讓你直接購買下載來創作,不怕你買了不知道做什麼,就怕你買了整天都在做。

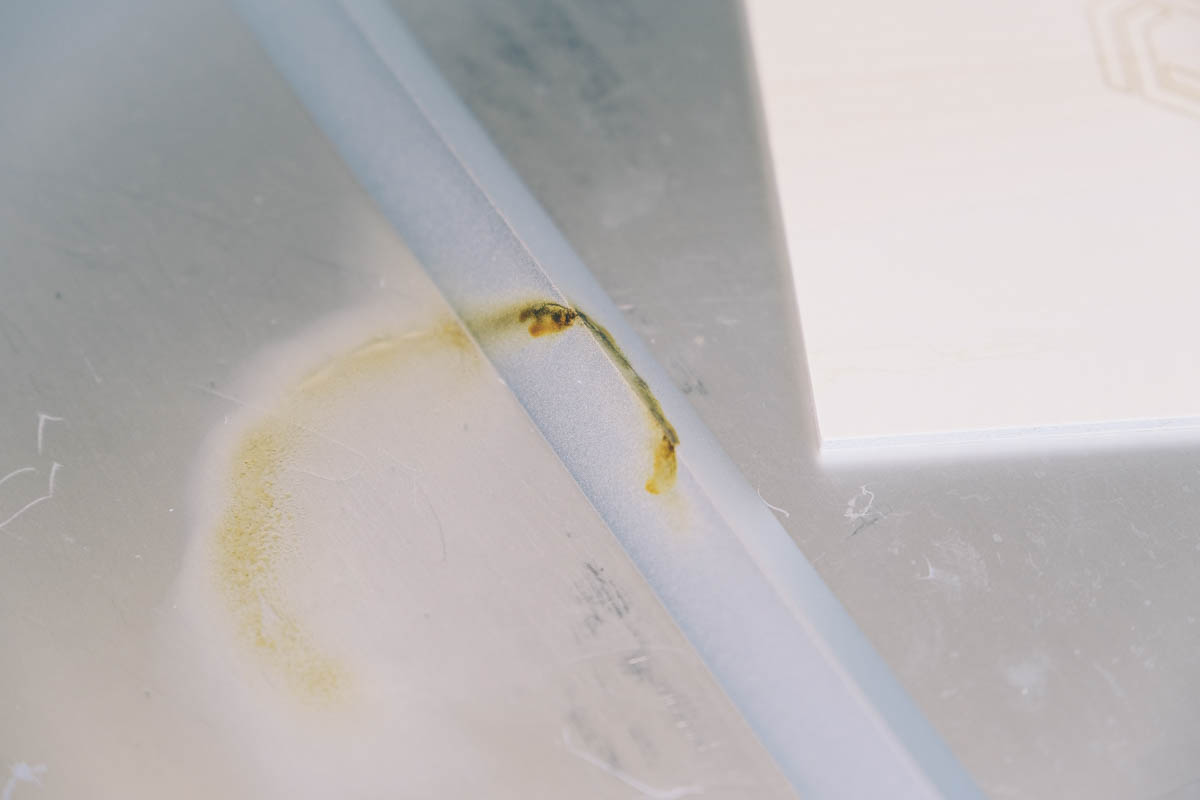

最後分享一下,即便你有墊三角刀條,用一段時間底部肯定還是會有很多焦痕,之前很多人都問我這該怎麼清潔,其實很簡單,不用買什麼清潔劑,酒精噴一噴直接擦就乾淨溜溜囉,大家去試看看,包括三角刀條的清潔也是。
