解答湯粉問題第 N 彈,有人拿了一個簡報檔來問阿湯,要怎麼製作分割圖片的扇形圓環圖,有沒有推薦的軟體,因為他看簡報裡這樣做分析報告很漂亮,超有質感,其實 PowerPoint 只要學會「分割」這一招,就能輕鬆的製作出非常多元的圖片類型,不論是扇形分割圓環,或者切割方塊、特殊形狀,甚至是蘋果的 Logo,其實用 PPT 就能快速搞定,往下我們來看看怎麼做。

PowerPoint 製作分割扇形圓環

阿湯隨便以 12 塊扇形來做範例,學會後你想要做幾塊都行,也能每一塊大小不同。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 cover 7

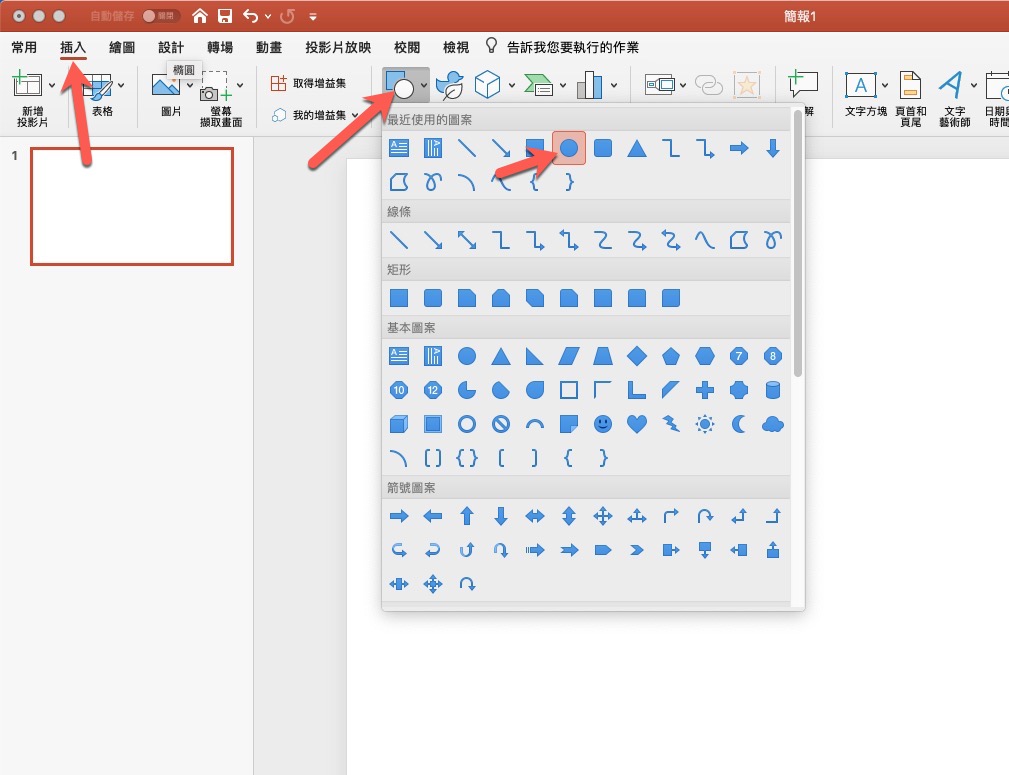

首先插入圓形圖,在插入裡就可以找到。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 01 27

插入一個大圓以及一個小圓,如果你扇形要多層也可以做成不同大小四個圓(但這個比較複雜,請先學走路再跑)。

二個圓務必在十字中心線上(拉動有對準就會出現)。

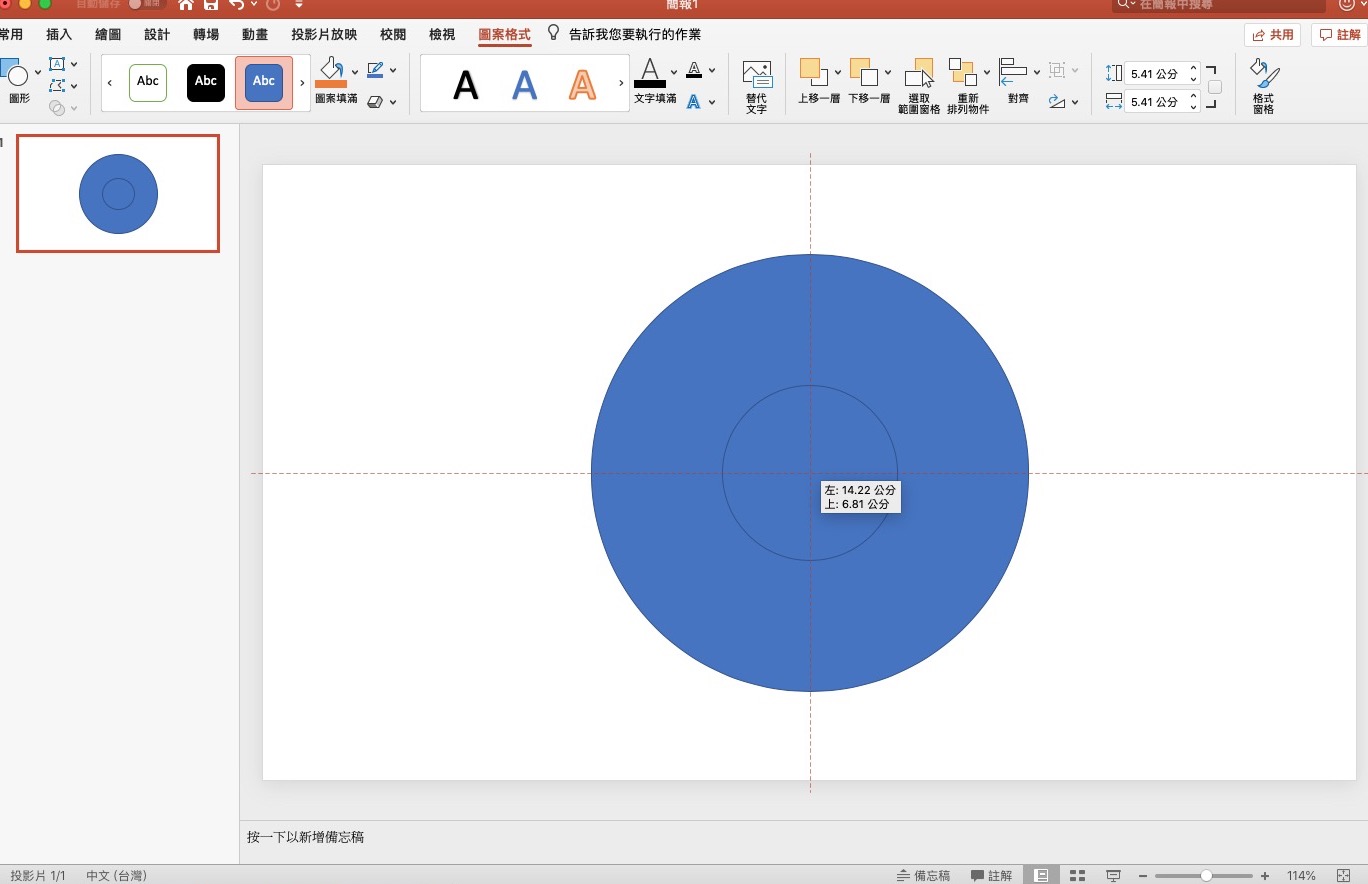

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 02 24

因為阿湯的範例是做均等分割的扇形,我們來插入一個矩形。

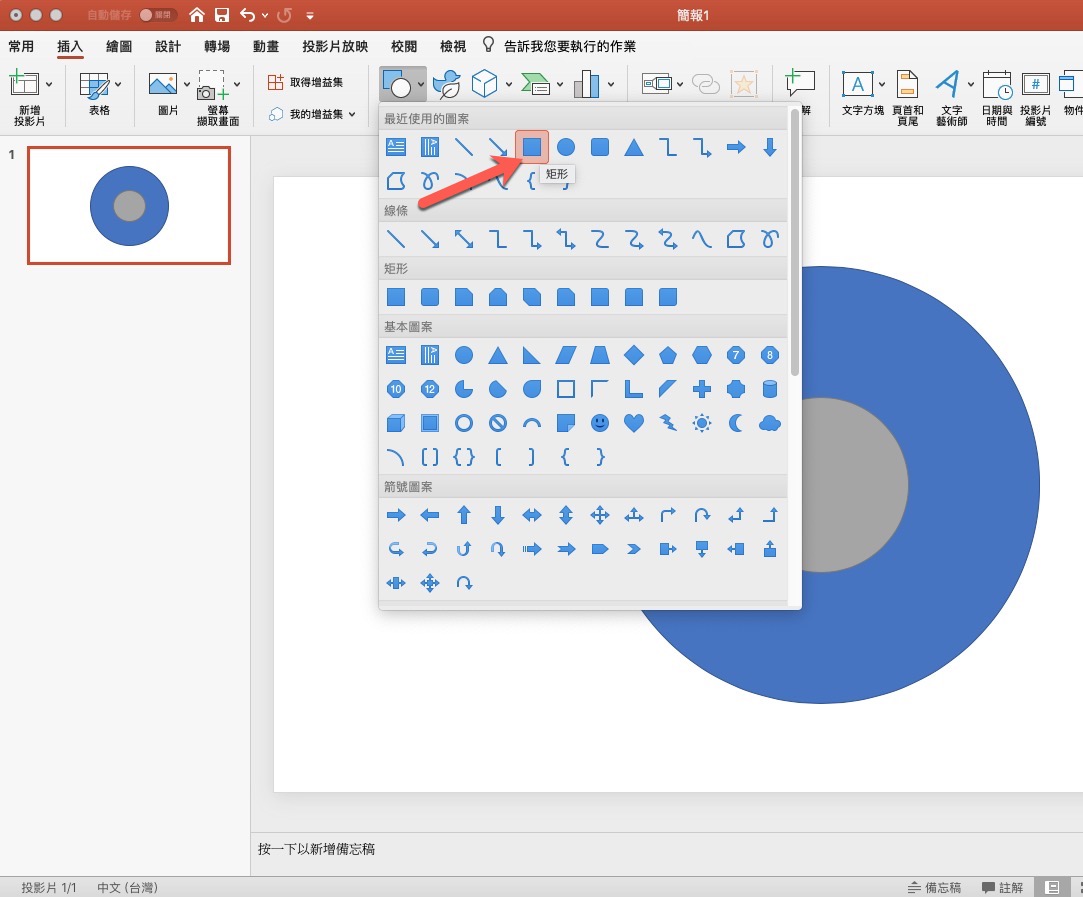

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 03 26

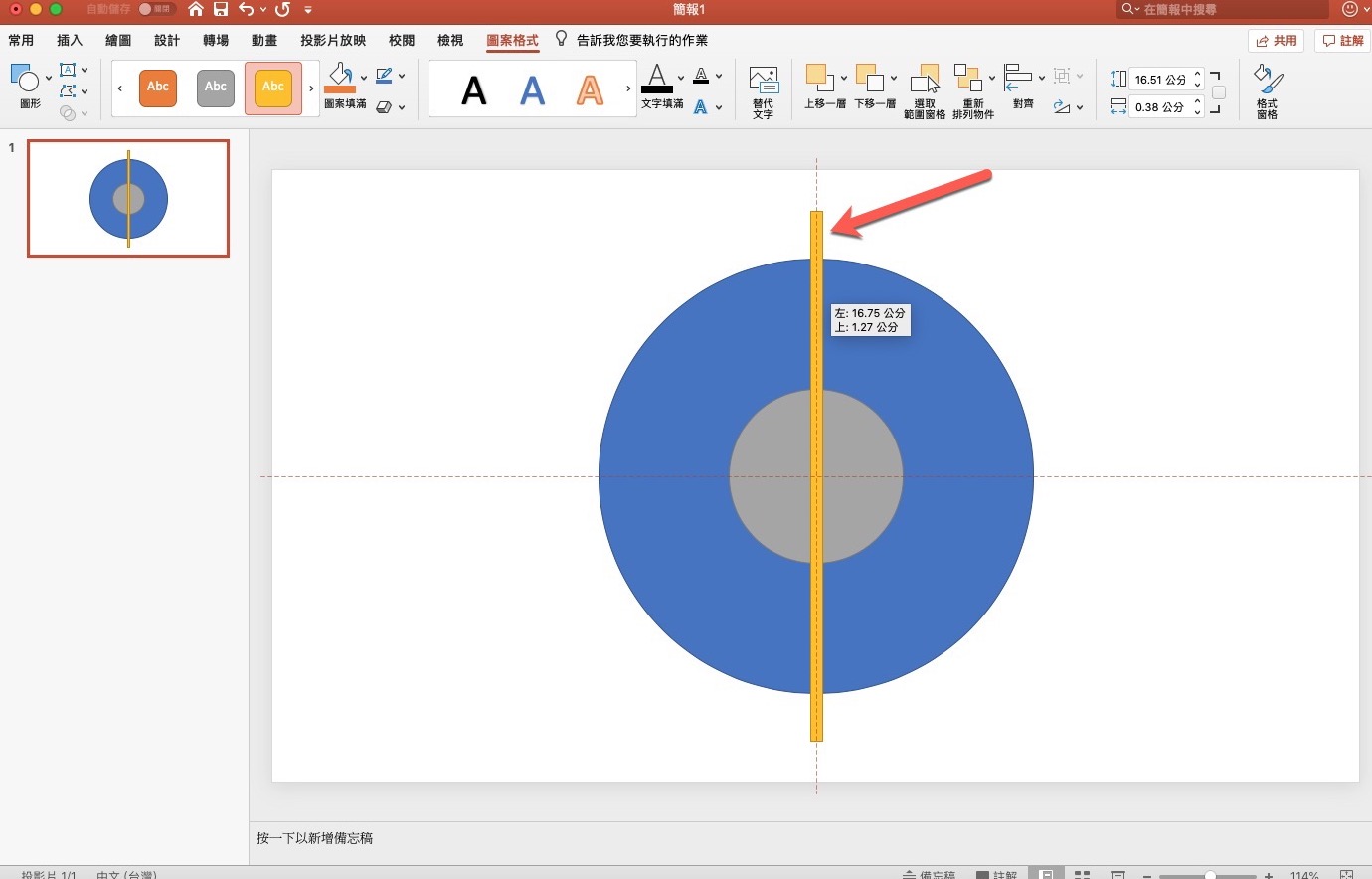

將矩形拉成柱狀,貫穿圓的中心,當你把矩形拉過去就會出現中心線,所以不會歪掉。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 04 21

接下來複製你剛剛插入的柱狀矩形,然後貼上後再拉到和原本的矩形重疊。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 05 19

接下來在重疊的矩形右鍵設定圖形格式。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 06 15

在圖案選項中旋轉 30 度,就會看到第二根矩形變成 30 度的位置。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 07 10

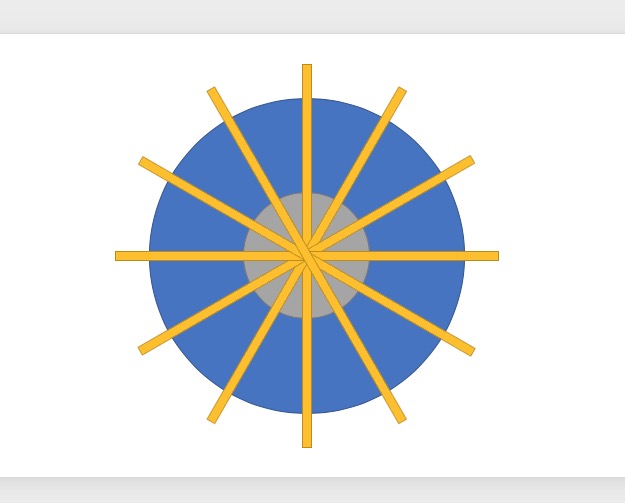

接下來請重複上述動作,分別旋轉角度 30、60、90、120 及 150 度,就會做成了下圖。

如果你要切分的比較少,那就像是 45、90、135,或者更少的話 60、120 也可以,依照需求來做。

題外話,如果你是要做不均等分的,比如想要 10%、30% 這種區塊,只要算好角度,然後矩形柱狀不要貫穿整個圓形,只要貫穿到中心圓裡就好。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 08 9

接下來請全選所有的圖片。

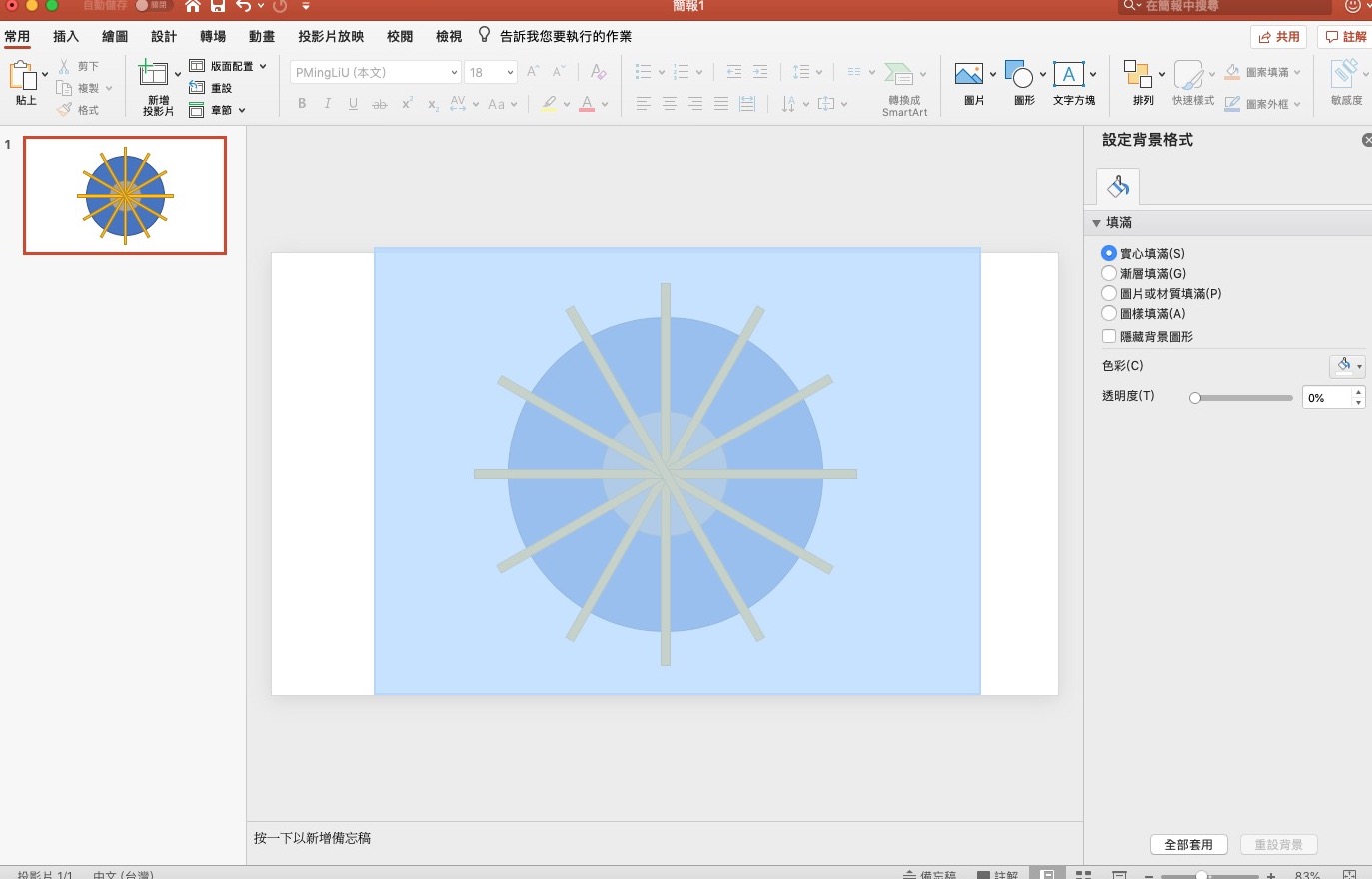

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 09 6

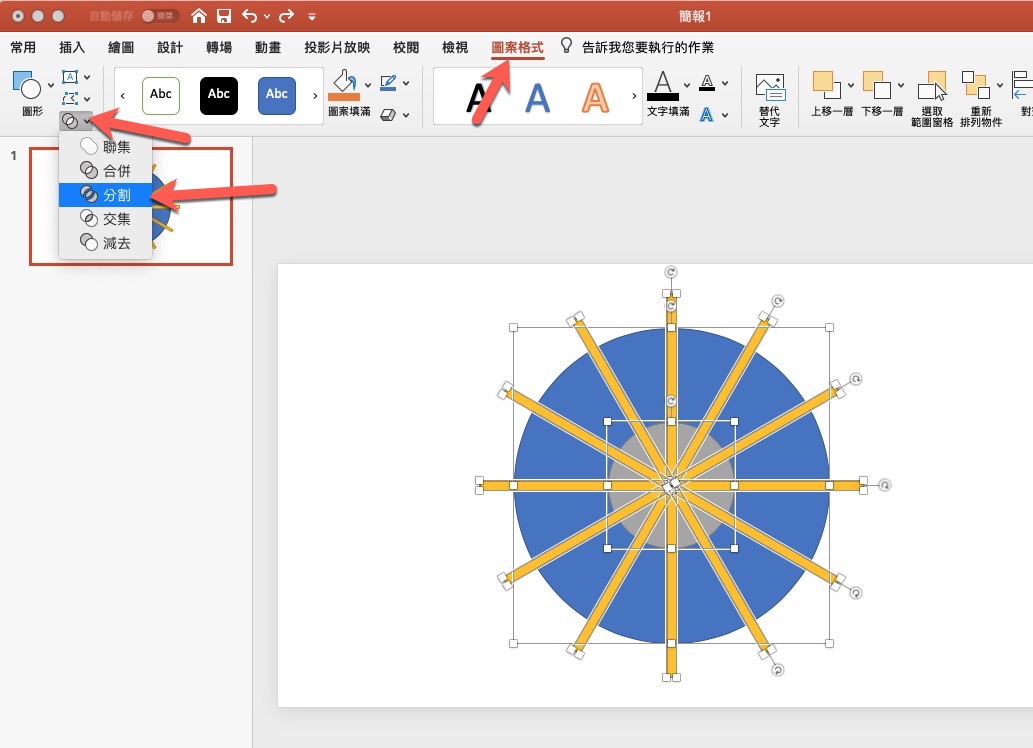

在圖案格式裡找到「分割」,點下去。

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 10 5

會看到每個交界的區塊通通變成可選,只要有交界的區塊都會變成獨立的個體。

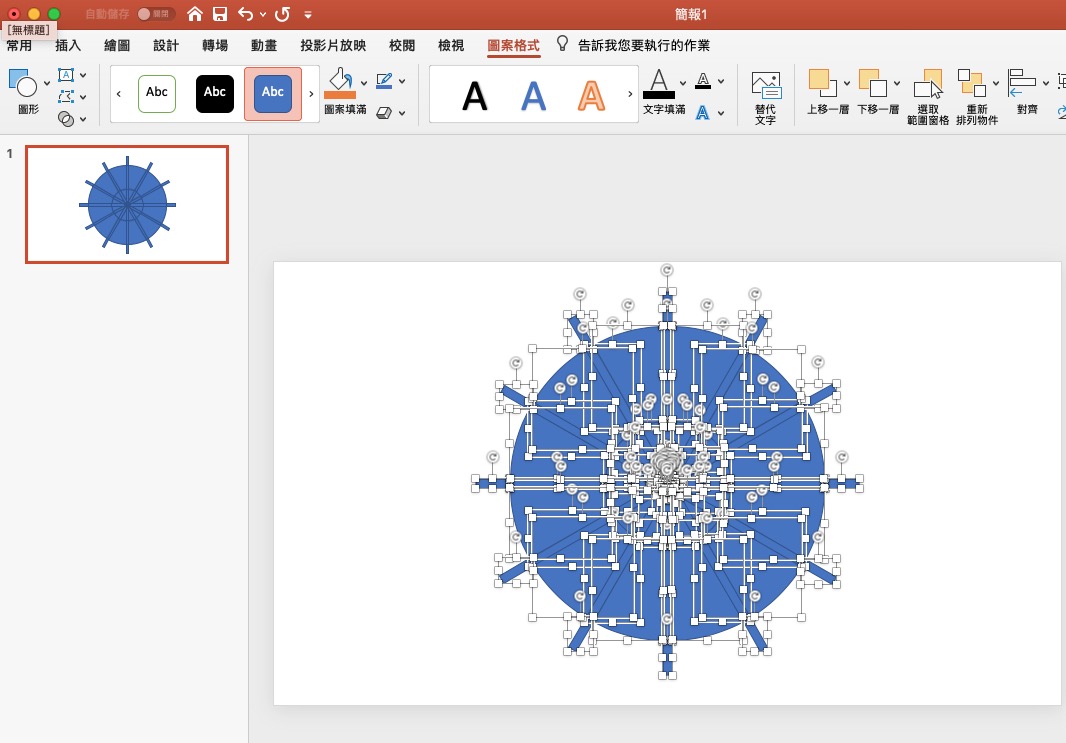

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 11 3

然後我們就開始選擇要刪除的區塊後將他刪除。

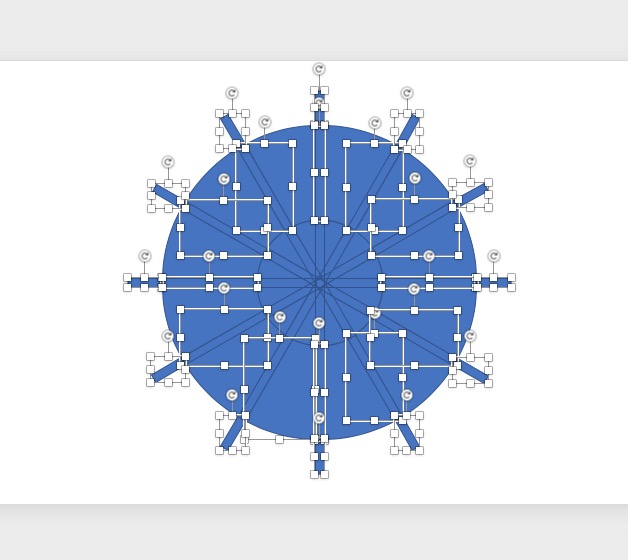

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 12 2

建議可以先刪掉外圓的區塊再刪內圈。

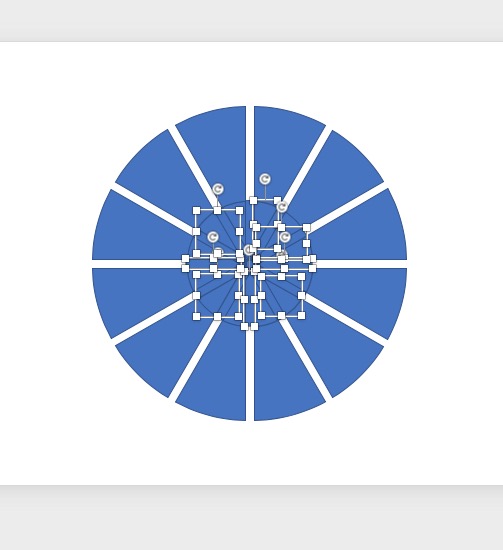

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 13 2

依序刪除後就變成這樣囉。

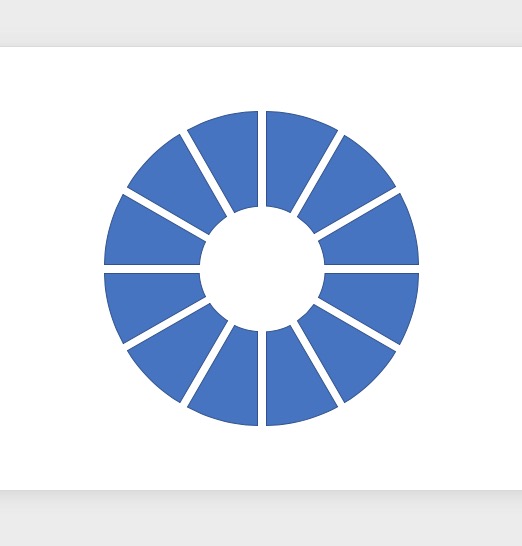

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 14 1

最後只要依需求再選擇每一個區塊變更色彩,就會變成不同顏色的分割扇形圓環,或者你想同一顏色也是可以啦。

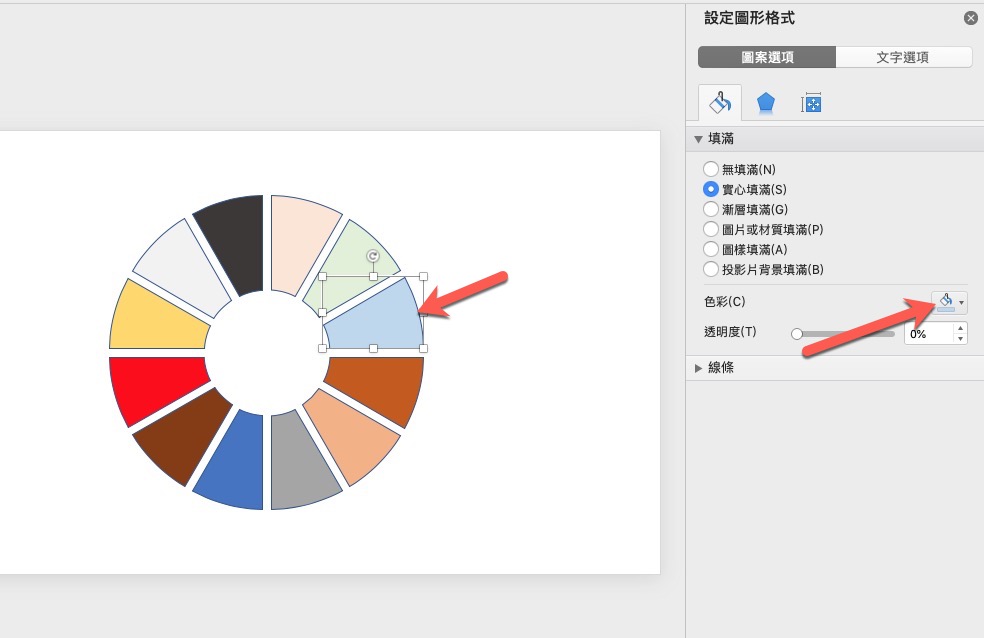

PowerPoint 小教室 - 利用 PowerPoint 製作出分割扇形圓環,製作更精美的簡報 15

Last Update: 2019 年 04 月 27 日
