Big Tiida 2013 版自行安裝倒車鏡頭記錄,搭配後照鏡行車記錄器安裝很省事

2019/07/07 淘寶敗家誌

阿湯在先前的淘寶精選特輯中,就有介紹過米家的後照鏡行車記錄器,因為可以搭配倒車鏡頭使用,我就索性又淘了一顆可以對應的 70 邁倒車鏡頭回來用,不過買回來後自以為的可以去個店家安裝就好,但大多汽車百貨那種都只安裝在他們那購買的產品,或者都說非店內產品安裝是二倍價格,其實頗貴的,我後來稍稍研究一下後,感覺不是太難,我就決定自己動手來了,畢竟我的 DIY 魂很容易爆發,家裡地板都自己來了,這算什麼!!順手簡單的記錄一下。

Big Tiida 2013 版自行安裝倒車鏡頭記錄

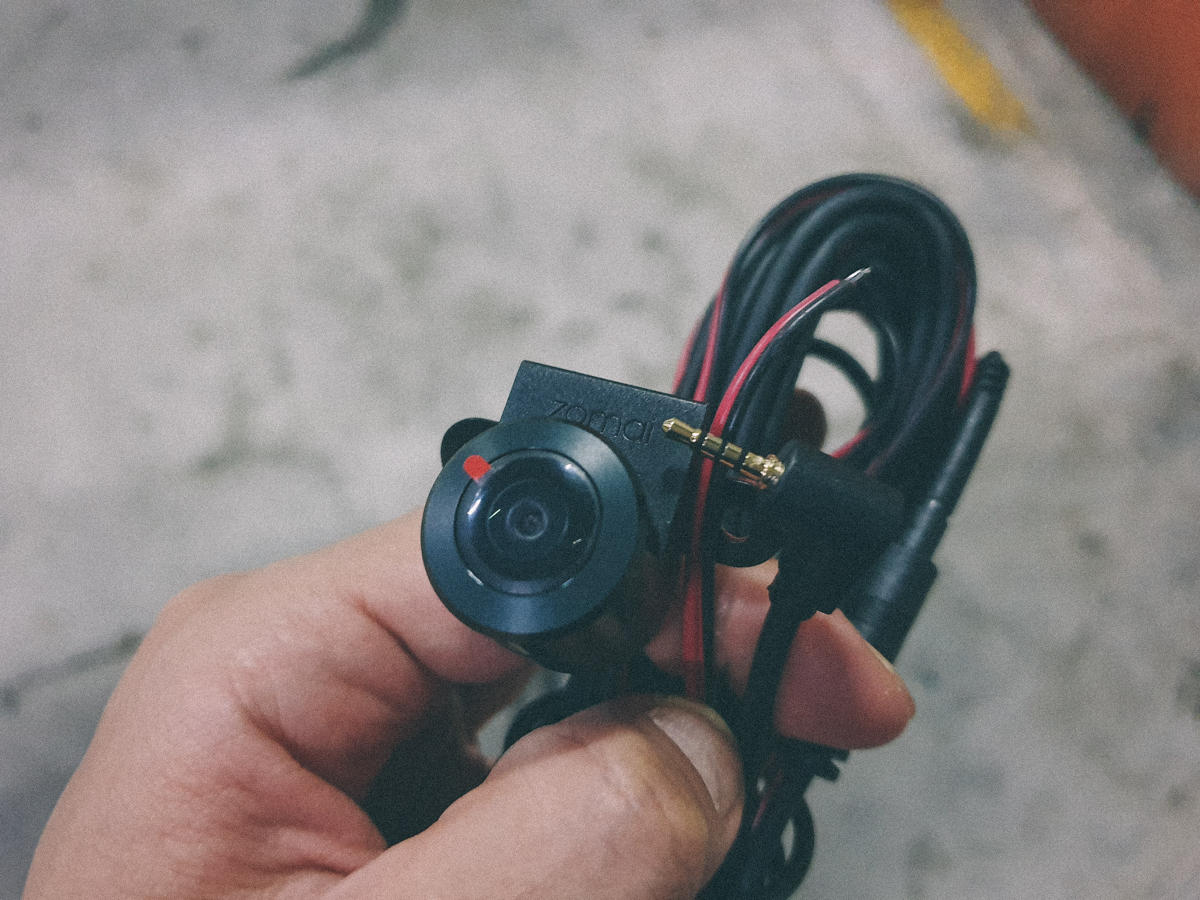

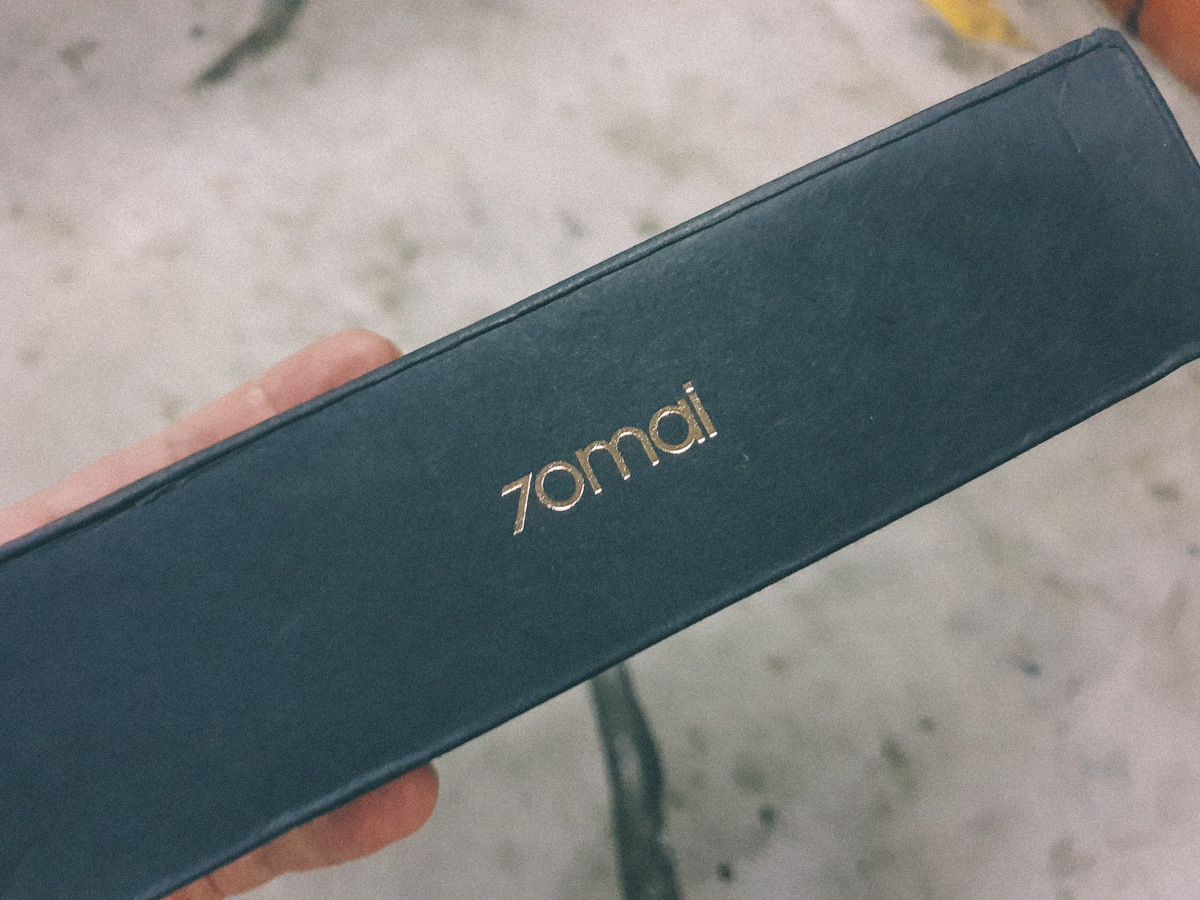

先分享一下我用後照鏡行車記錄器還有這次買的倒車鏡頭:

這個搭配米家後照鏡行車記錄器省事很多,因為訊號線直接接到行車記錄器就有畫面了,如果是一般車機要裝倒車鏡頭就費工很多,這個只有三條線,倒車訊號線正負極以及接到行車記錄器的線,最麻煩的就是走線,往下來看。

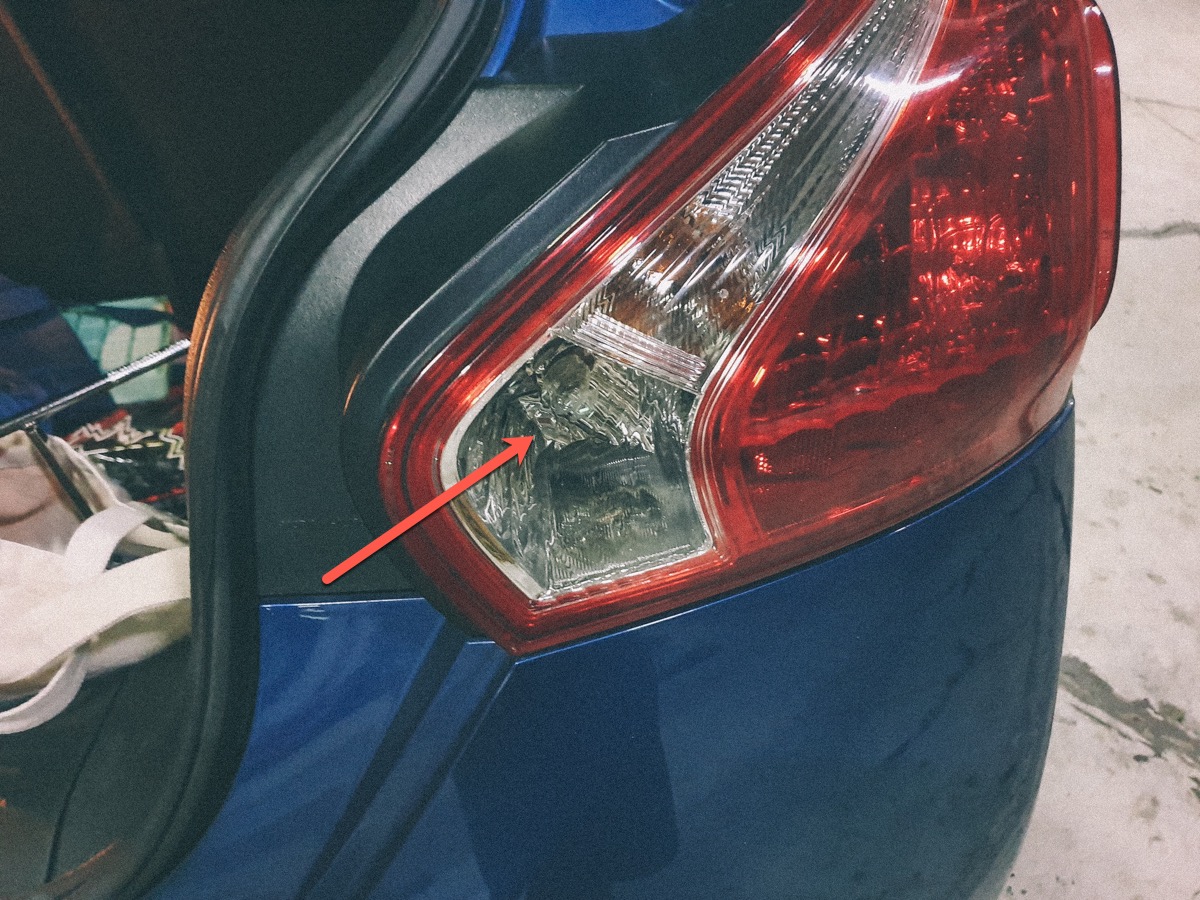

倒車訊號線一般直接接到倒車燈的正負極上是最快的,不過 70 邁保留的線長也只夠接到倒車燈上,以 Big Tidda 來說倒車燈只有一顆,在右邊的左下角,不過我們要拆的不是燈殻,沒那麼麻煩。

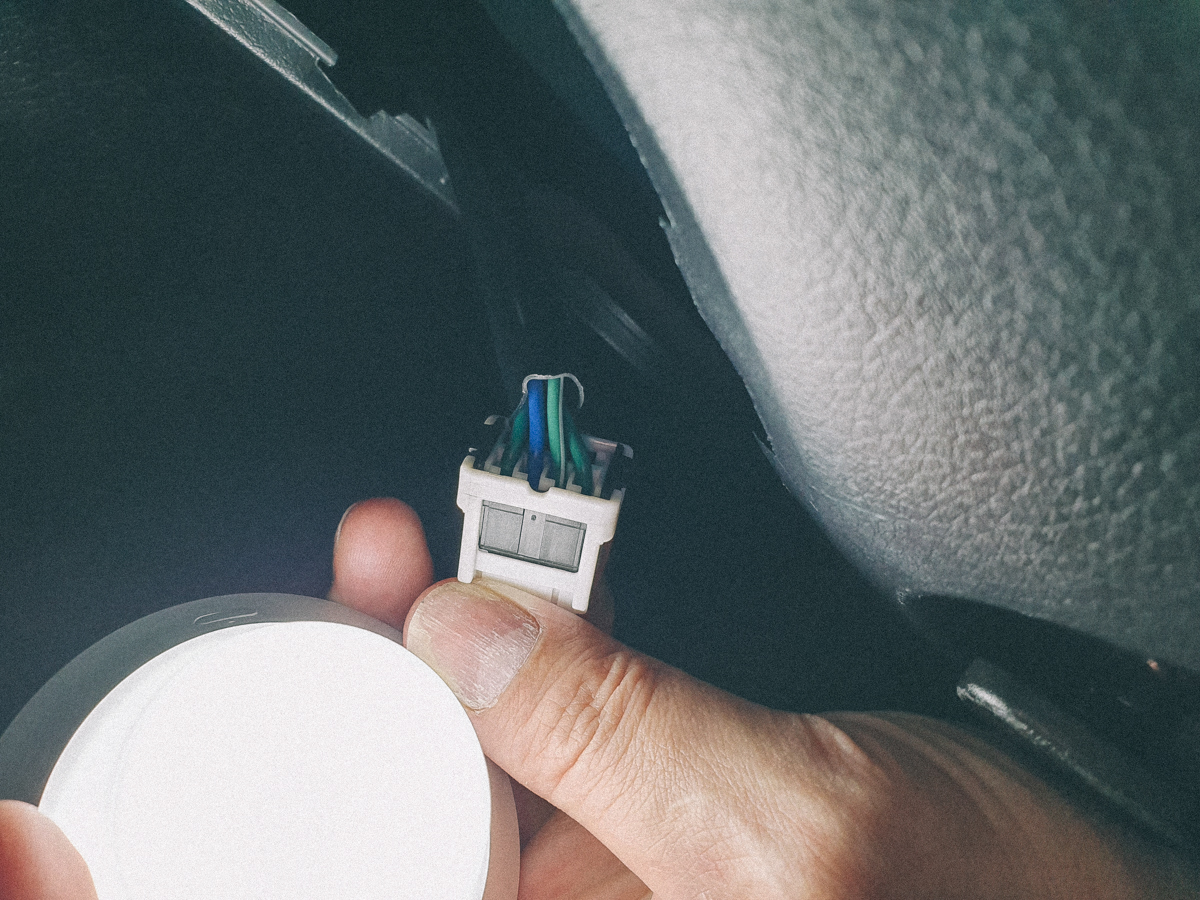

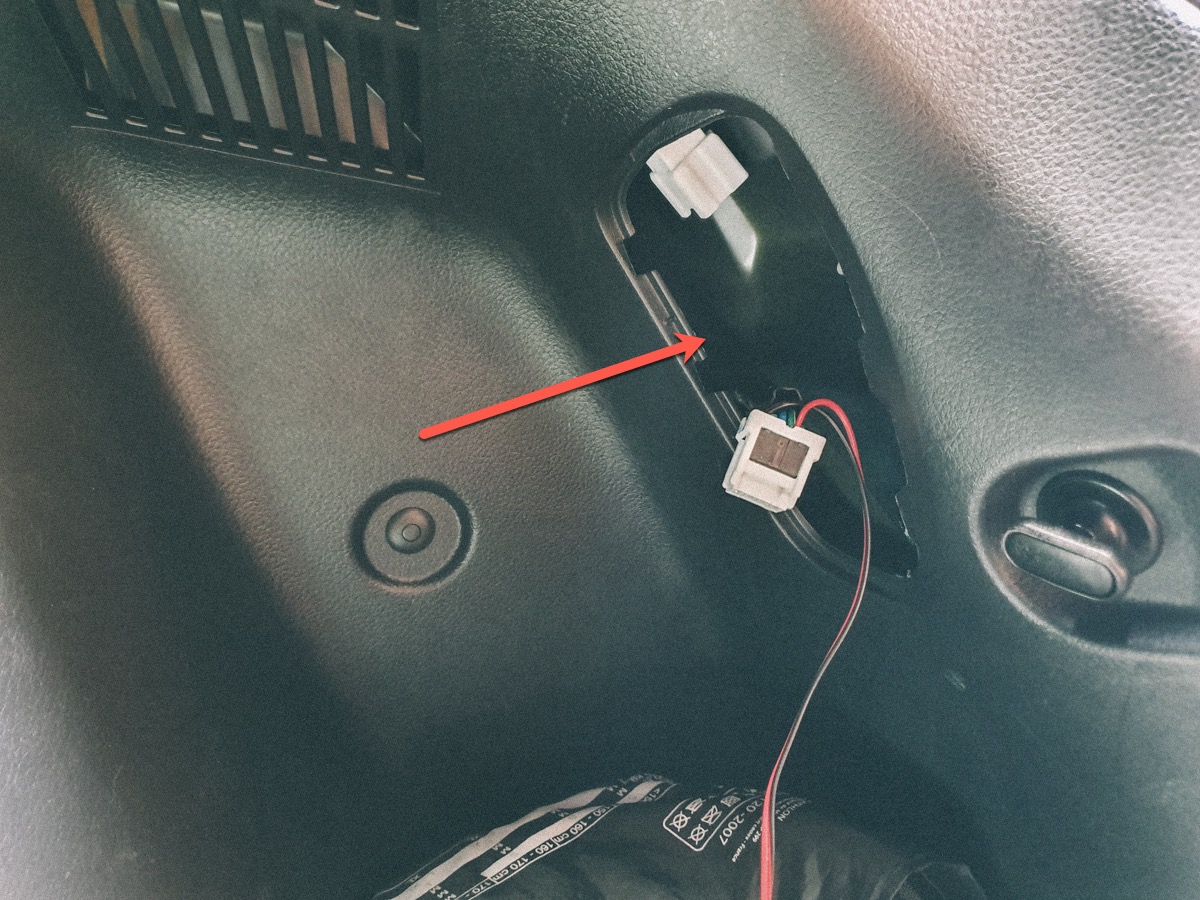

在後行李箱的右後側會有一個小蓋子,打開後就是後右車燈的接線,將他拆開。

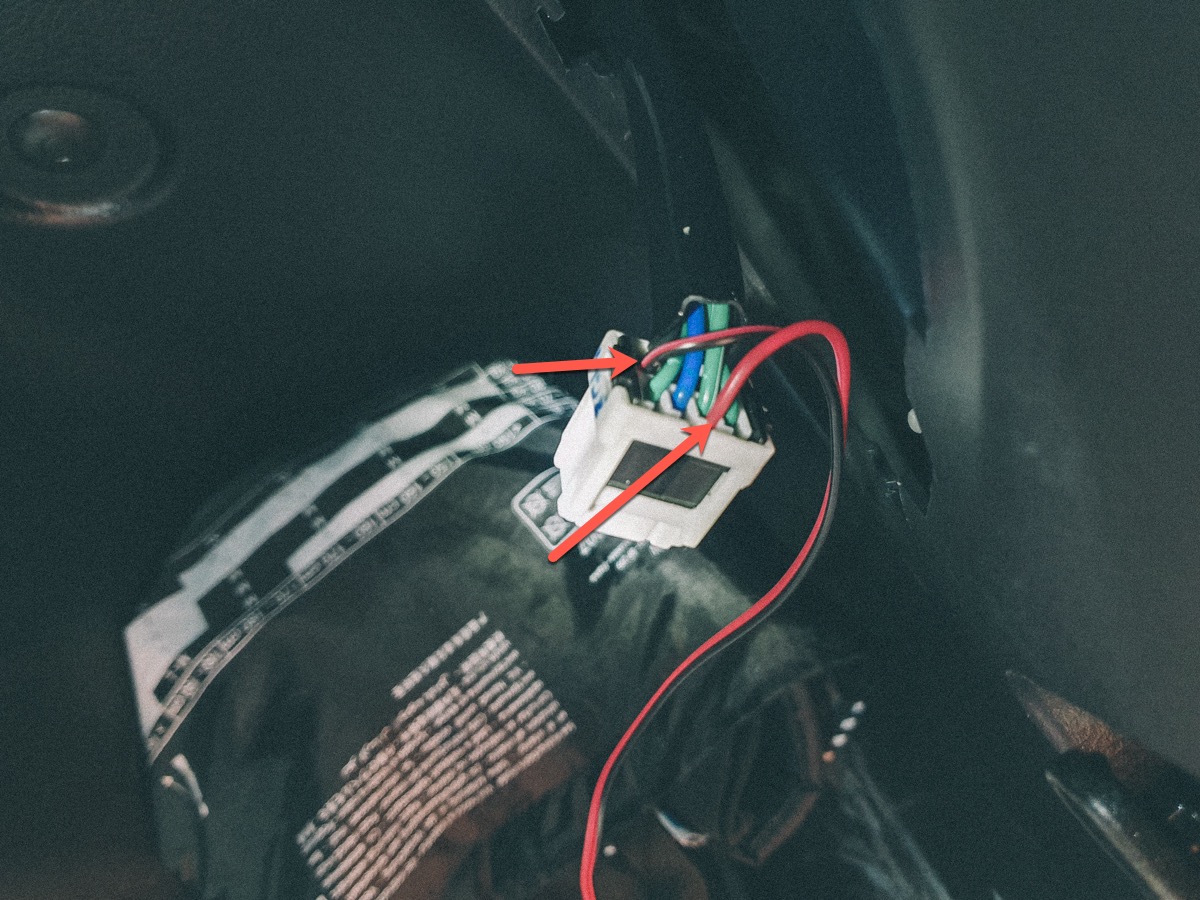

以 Big Tiida 來說,要接的線是黑色對黑色(負極),紅色接到左邊第一個綠色線上,如果你不知道哪一個才是倒車燈的線,也可以用三用電表確認一下當你倒車燈亮時哪一個有電壓。

(圖上的紅線是接錯的,應該最左邊)

我的接法比較簡單,沒有把線重拆,我直接跟著線插進去後,用膠帶纏住線材就收工,理論上是不太可能跑掉,最佳的方法就是要把線剝開後接上再纏起來,或者也有那種接線用的密合轉接頭也不錯。

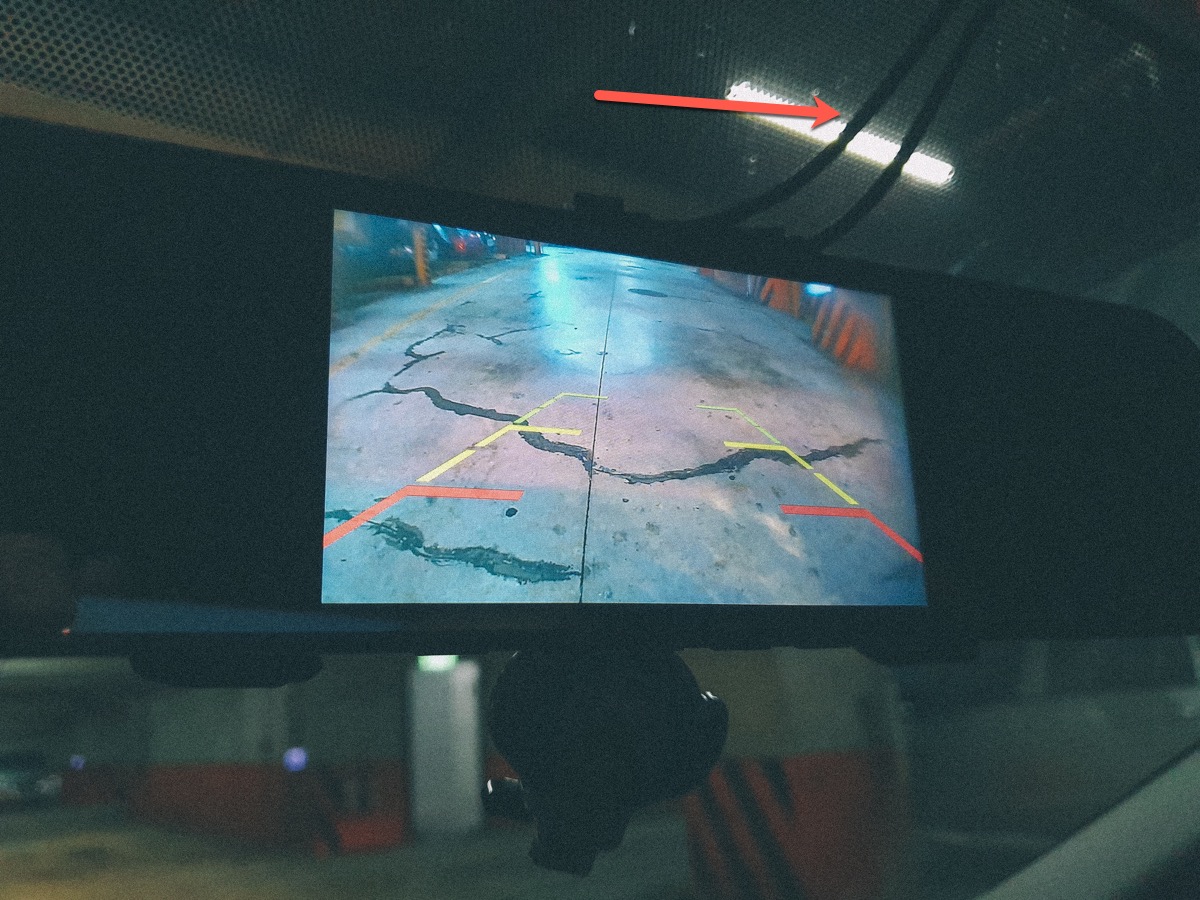

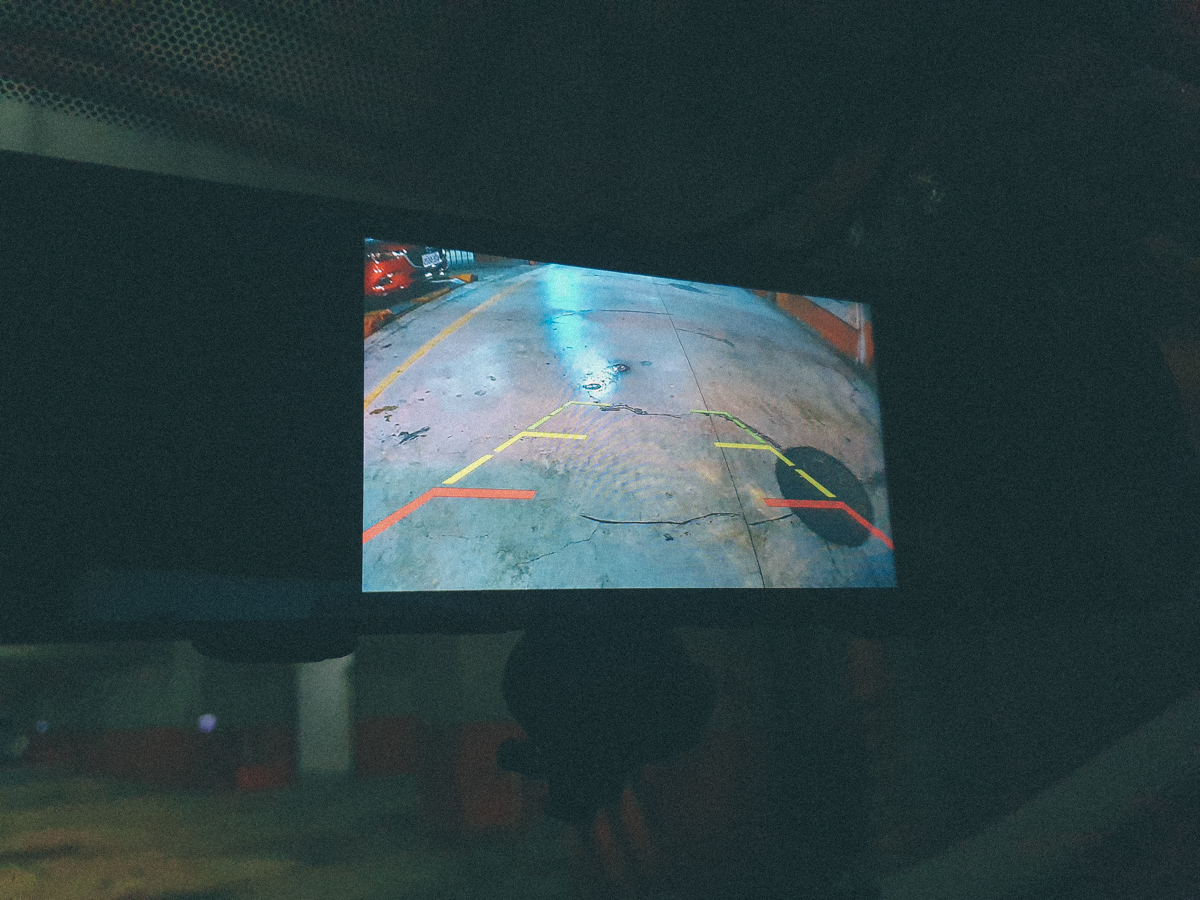

電源接上後,可以先接上行車記錄器測試看看,打倒車檔時會自動跳到倒車鏡頭,那就可以繼續了。

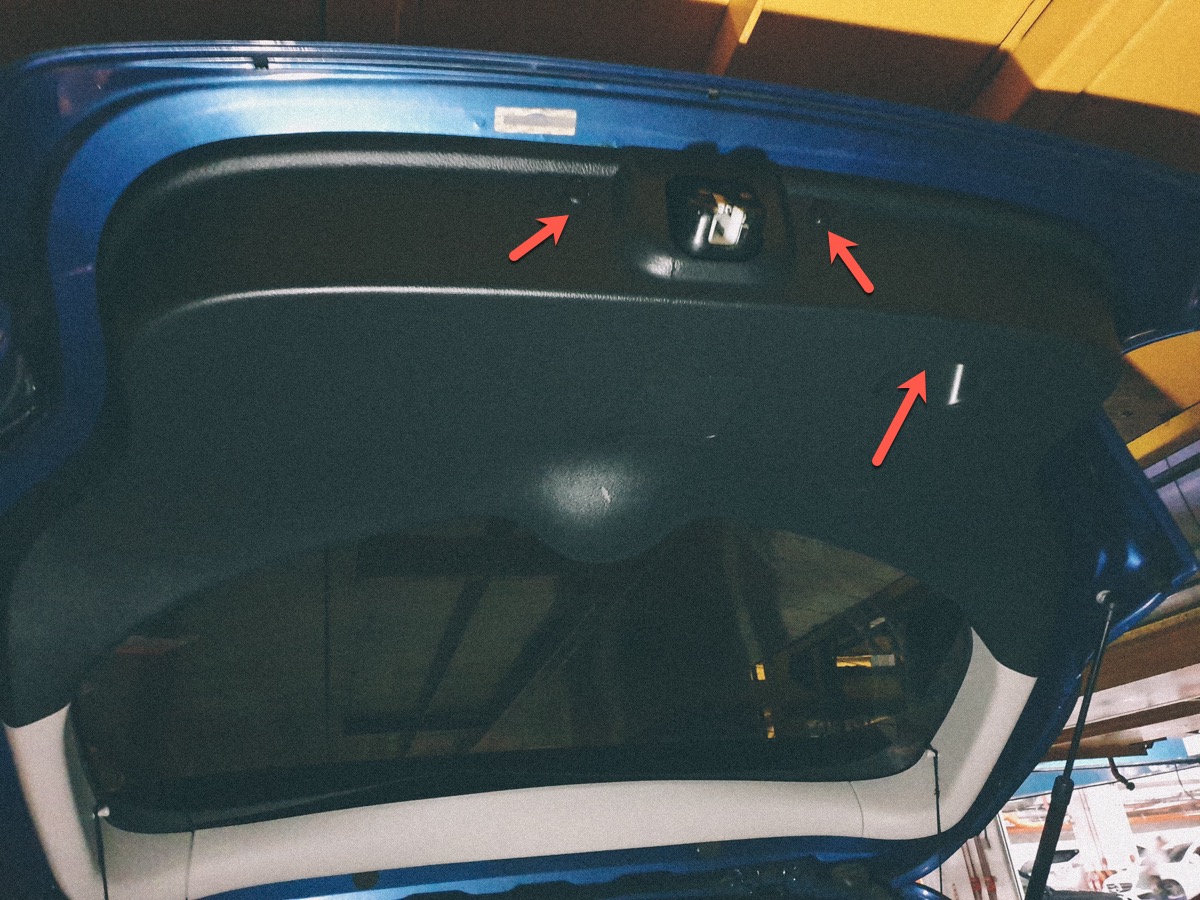

接下來就是安裝鏡頭,最麻煩的來了,因為我要裝的位置是車牌燈下,所以要把背蓋都打開,但 Big Tiida 這很好拆,有三個圓圓的,用一字很好拆卸,然後就沿著邊邊將整個黑色後蓋拆下。

然後拆下銀色這根,當你打開後蓋後,銀色這根有四個螺絲,認真來說只要拆右邊二個就夠了。

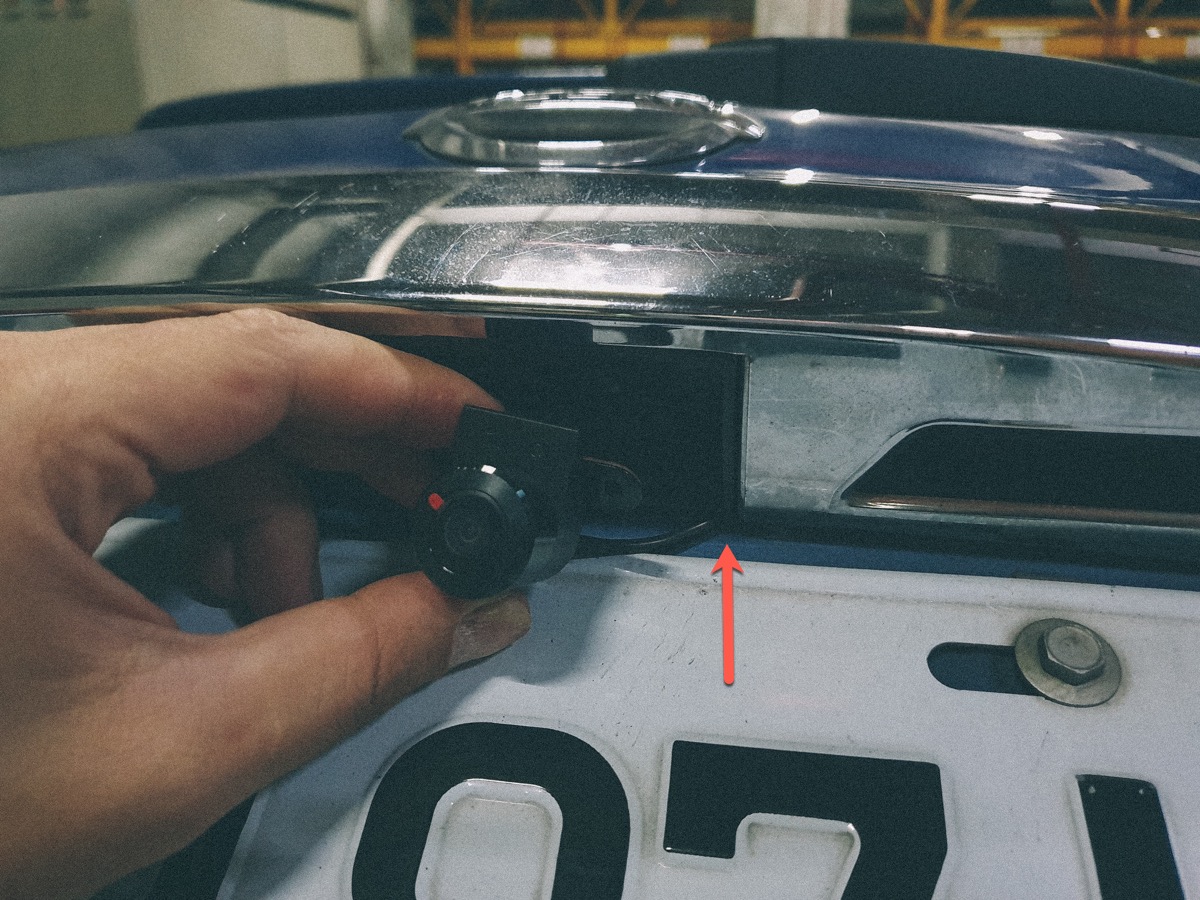

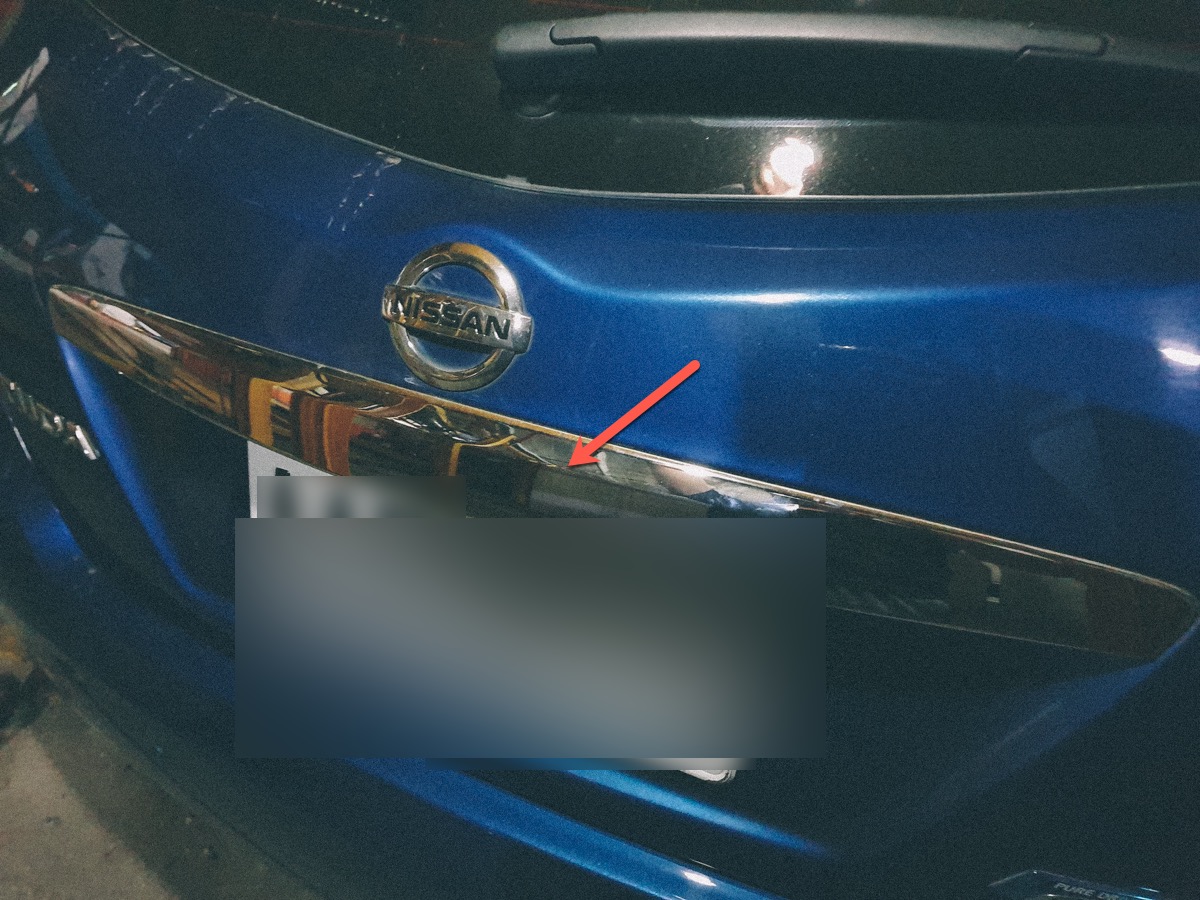

然後將右邊(你也可以裝左邊)的車牌燈拆下後將鏡頭的線穿進去,預留一點點鏡頭的線就可以將銀色這個鎖回去了。

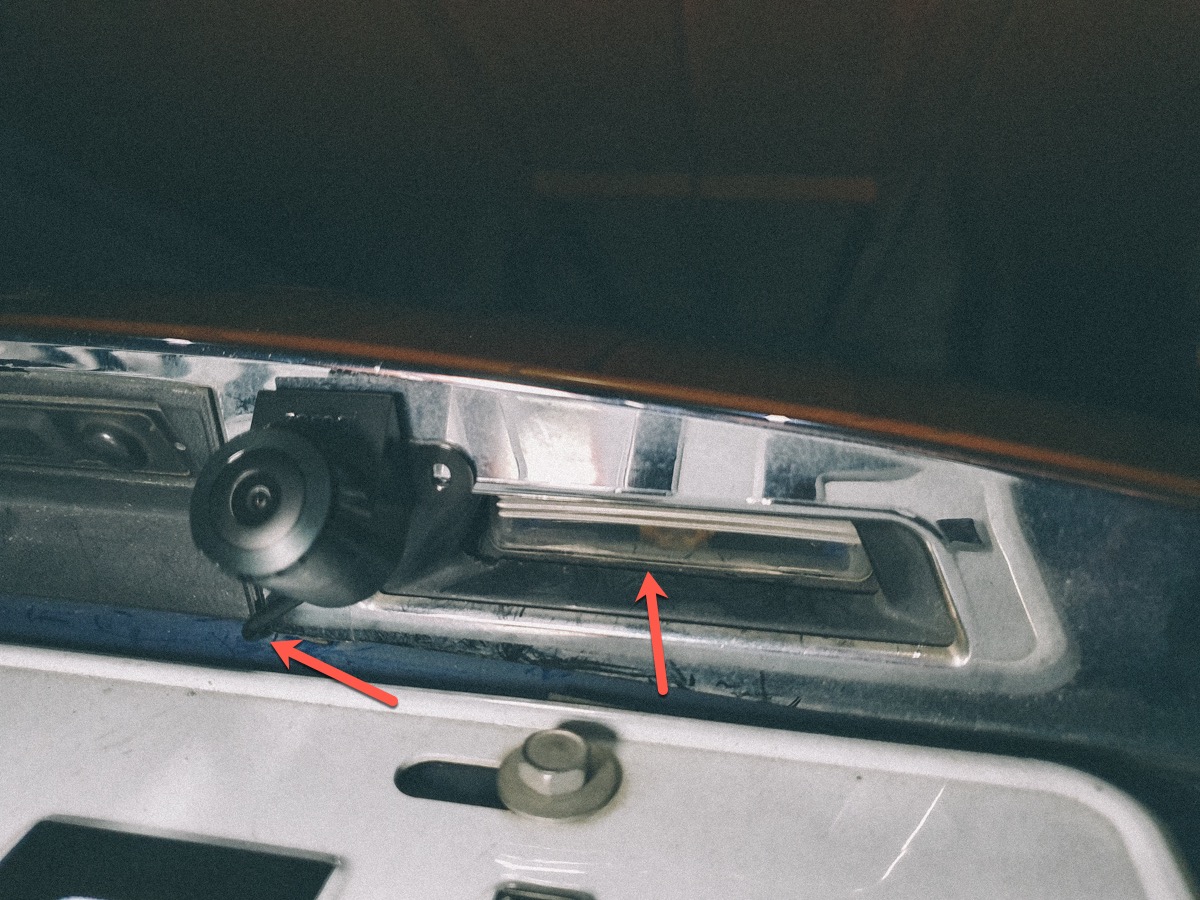

我是從車牌燈的孔接線進去,但線走旁邊出來。

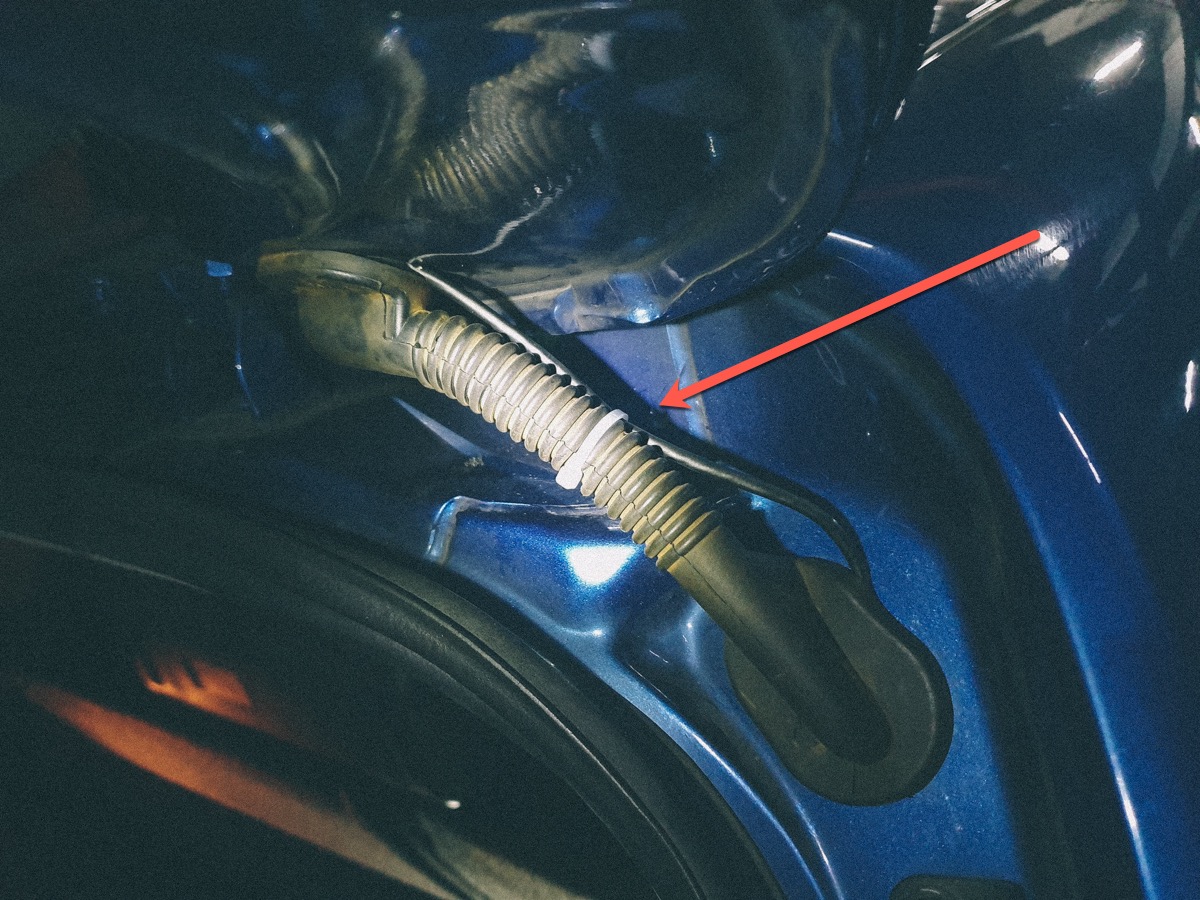

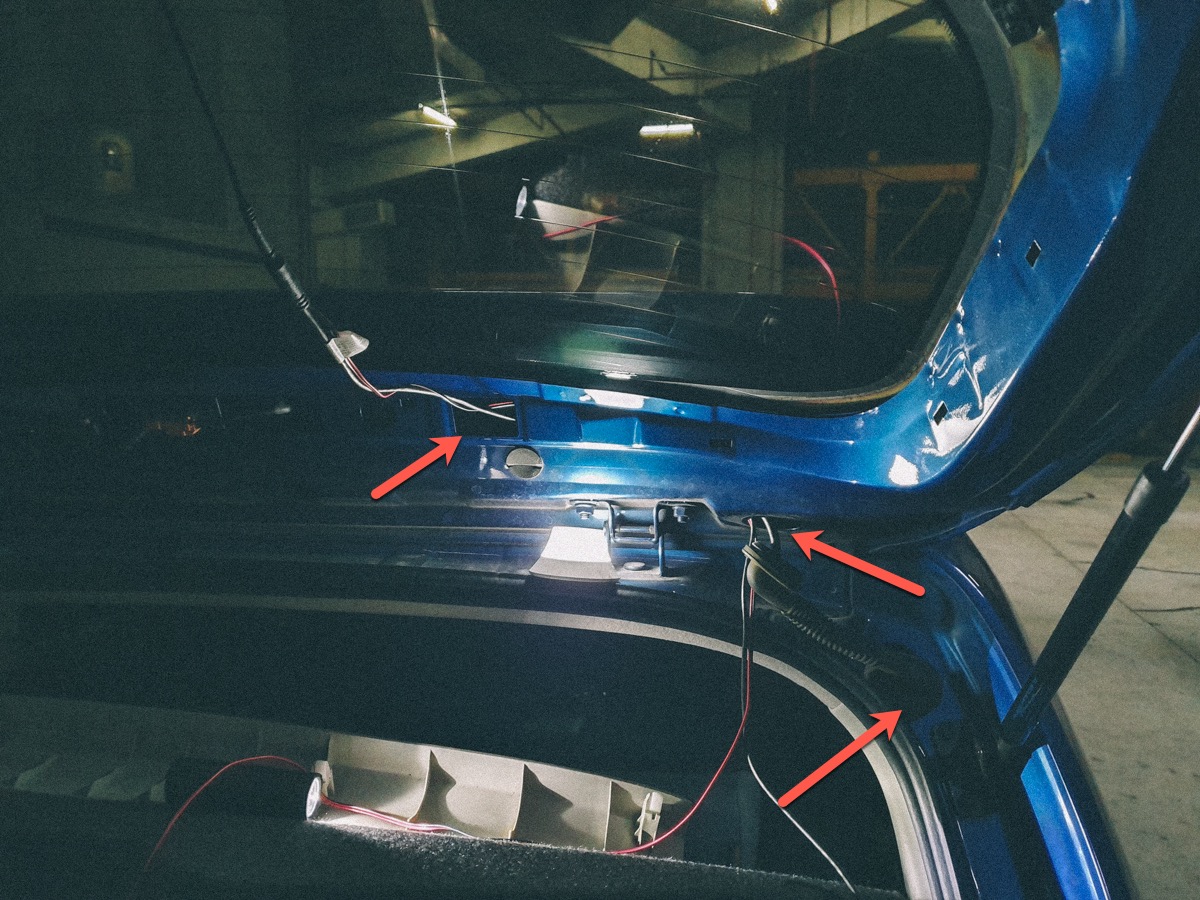

接下來就是整體的走線,為了美觀一點,當然全藏起來最好,所以走的方法是繞著後車蓋的邊邊,穿進去後,從右下角那出來走那條軟管進車內。

不過這軟管真的很窄,訊號線可以穿的過去,但要接去行車記錄器的線頭太胖過不去,所以就只好讓他走外面了,穿進去後,訊號線就可以往後穿到要接倒車燈的地方,而主線就可以走頂篷去行車記錄器,剩下就輕鬆了。

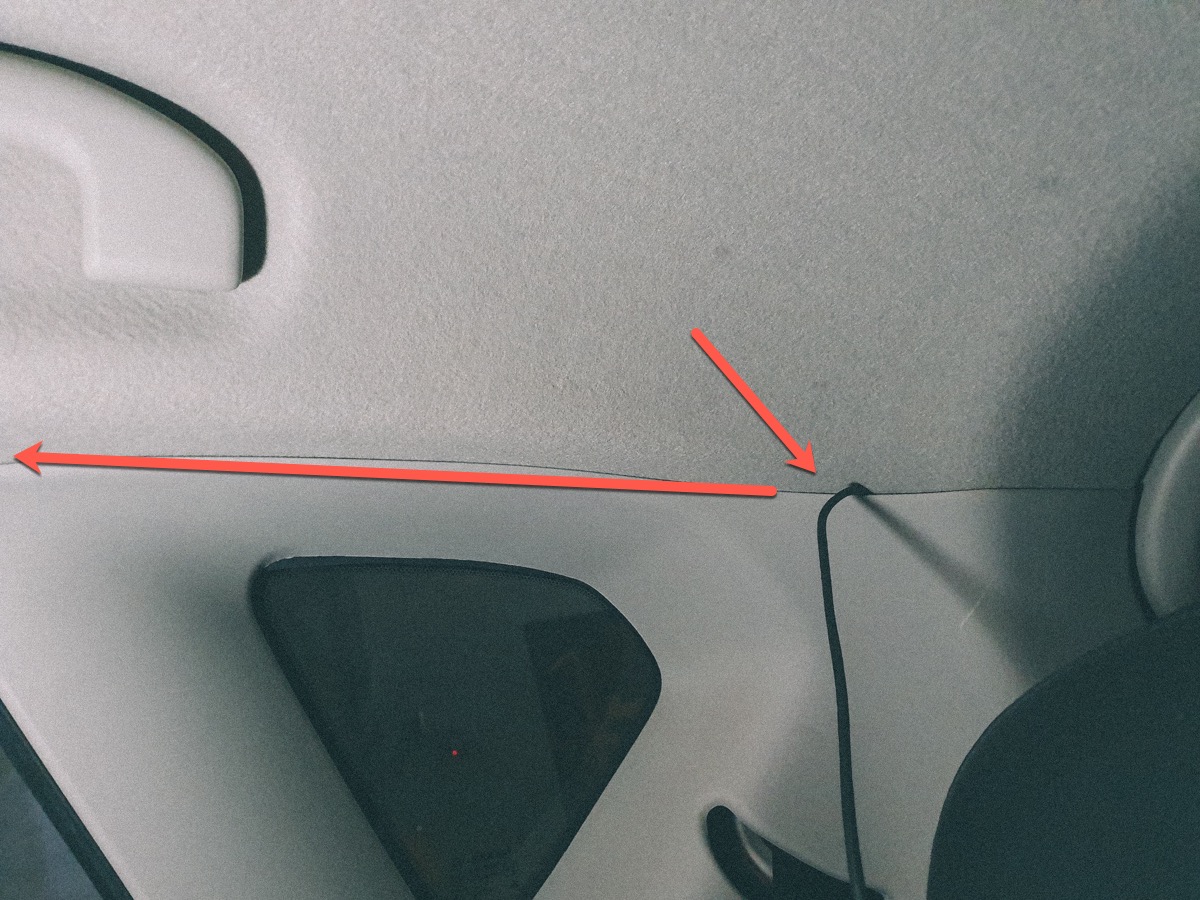

頂篷就沿著邊邊往前穿去最快。

最後就接到米家的行車記錄器來,多餘的線我就藏去 A 柱了。

然後可以橋一下倒車鏡頭,確認有沒有直。

OK 後再好好的固定倒車鏡頭,一般是可以用鎖的方式比較穩固,我是直接用他的雙面膠黏上去,再加三秒膠穩固,應該是夠力了。

就這樣簡單的記錄一下這次安裝的過程,因為加上研究怎麼拆卸,大概全程花費 2 小時安裝完畢,如果你車型跟我一樣是 Big Tiida 可以交流交流怎麼弄(如果你也想自己弄的話啦),其他車型應該也大同小異,只差在你的主線是接去哪,如果車機的話建議給店家弄吧。
